一、產品執行標準
橡套軟電纜YH YHF執行GB/T5013-2008《額定電壓450/750V及以下橡皮絕緣電纜》
二、產品應用范圍
橡套軟電纜YH YHF是電焊機電纜，由氯丁橡膠混合物護套具有耐熱、耐油和不延燃性能。橡套軟電纜YH YHF適用于對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊機用，其特點是電流大、電壓低。
三、產品使用特性

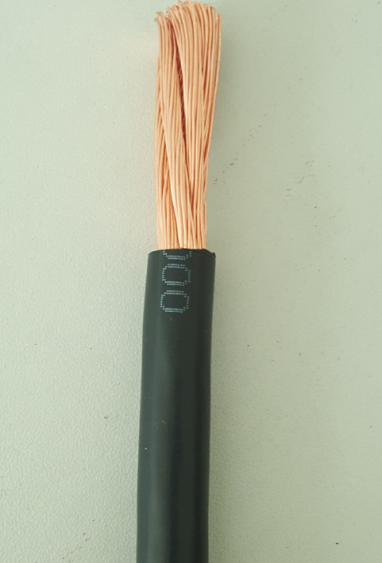

橡套軟電纜YH YHF均為單線芯，導體均為無氧銅，銅絲直徑小、根數多，一般由多根銅絲絞合成股線，再由多根股線絞合成導體，所以電焊機電纜線體較粗，銅絲數百根。導體外包一層耐熱聚酯薄膜絕緣。型號YH的電纜，絕緣與護套合為一層，厚度較厚，在1.8mm以上因為是絕護兩用膠既是絕緣又是護套所以要厚些，材料為天然橡膠混合物；型號YHF的電纜有兩種覆蓋層，一種是氯丁橡膠混合物，另一種是以天然丁苯混合物作為絕緣，以氯丁橡膠混合物作為護套?！?span lang="EN-US">
四、產品型號
|
型號 |
名稱 |
|
YH |
高強度橡套電焊機電纜 |
|
YHF |
氯丁或其他相當合成彈性體橡套電焊機電纜 |
五、產品技術參數表
|
標稱截面 mm2 |
根數 / 直徑 |
標稱外徑 mm |
參考重量 |
20℃ 時導體電阻不大于 Ω/Km |
長期連續負荷允許載流量A |
|
10 |
322/0.20 |
8.3 |
146/237 |
1.91 |
75 |
|
16 |
513/0.20 |
9.9 |
219/237 |
1.16 |
105 |
|
25 |
798/0.20 |
11.3 |
314/335 |
0.758 |
135 |
|
35 |
1121/0.20 |
12.5 |
419/442 |
0.536 |
170 |
|
50 |
1596/0.20 |
14.6 |
583/615 |
0.379 |
215 |
|
70 |
2220/0.20 |
16.9 |
798/839 |
0.268 |
265 |
|
95 |
2997/0.20 |
19.2 |
1059/1111 |
0.198 |
325 |
