橡皮 橡套軟電纜
1橡皮 橡套軟電纜簡介
1.1 簡介
橡皮 橡套軟電纜適用于交流額定電壓Uo/U為４５０／７５０Ｖ及以下動力、家用電器及各種移動式電氣設備和工具；
橡皮絕緣固定敷設電線適用于交流額定電壓Uo/U為300/500Ｖ及以下的電氣設備及照明裝置固定敷設等場合；
橡皮作為電氣絕緣材料使用于電線電纜行業之中，已有十分久遠的歷史，它具有相當好的彈性、柔軟性、耐水性、較高的機械性能以及良好的電氣絕緣性能，特別是近年來開發的多種合成橡膠制成的橡皮，更具有耐油性及不延燃性能，為其它材料難以替代的電線電纜絕緣材料，至今仍廣泛的使用于低電壓，需要頻繁移動，要求柔軟的場合。
我廠銷售的額定電壓４５０／７５０Ｖ及以下橡皮絕緣軟電纜、300/500Ｖ及以下橡皮絕緣電線及軟線是按照中華人民共和國國家標準GB5013.1～5013.7—2008和機械行業標準JB8435.1～8735.3—2011以及JB1601-93設計制造的。
1.2橡皮絕緣軟電纜、橡皮絕緣電線的技術特性
1.2.1額定電壓
額定電壓是電纜（線）設計和進行電性試驗用的基準電壓，用Uo/U表示，單位為V。
Uo為任一絕緣導體和“地”（周?chē)橘|(zhì)）之間的電壓有效值，U為多芯電纜（線）或單芯電纜（線）系統任何兩相導體之間的電壓有效值。
在交流系統中，電纜（線）的額定電壓應至少等于電纜（線）的系統的標稱電壓。
在直流系統中，該系統的標準電壓應不大于電纜（線）額定電壓的1.5倍。
如果電纜（線）額定電壓至少等于系統的標準電壓，則該電纜（線）能在高于額定電壓１０％的工作電壓下使用。
1 .3使用特性
1.3.1橡皮絕緣軟電纜的長期允許工作溫度應不超過60°C。
1.3.2“Ｗ”型派生電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。
2 橡皮絕緣軟電纜、橡皮絕緣固定敷設電線主要用途
2.1橡皮絕緣固定敷設電線的型號、名稱、電壓等級、芯數、截面范圍、采用標準及主要用途表
|
序號 |
型 號 |
額定電壓 |
截面mm2 |
芯數 |
采用標準 |
主要用途 |
|
1 |
BXF |
300/500 |
0.75~240 |
1 |
JB1601-1993 |
用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內明敷和戶外特別是寒冷地區敷設。 |
|
2 |
BLXF |
2.5~240 |
1 |
JB1601-1993 |
||
|
3 |
BXY |
0.75~240 |
1 |
JB1601-1993 |
用于連接交流額定電壓Uo/U為300/500V及以下電氣設備及照明裝置用固定敷設場合,適宜于戶內穿管和戶外特別是寒冷地區 |
|
|
4 |
BLXY |
2.5~240 |
1 |
JB1601-1993 |
2.2橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的主要用途表
|
序號 |
產品名稱 |
型 號 |
主要用途 |
|
1 |
輕型橡套軟電纜 |
YQ |
用于輕型移動電器設備和工具 |
|
2 |
輕型橡套軟電纜 |
YQW |
用于輕型移動電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
3 |
普通強度橡套軟線 |
60245IEC53(YZ) |
用于各種電器設備和工具。 |
|
4 |
中型橡套軟電纜 |
YZ |
|
|
5 |
中型橡套扁形軟電纜 |
YZB |
|
|
6 |
普通氯丁橡套軟線 |
60245IEC57(YZW) |
用于各種電器設備和工具。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
7 |
中型橡套軟電纜 |
YZW |
|
|
8 |
中型橡套扁形軟電纜 |
YZWB |
|
|
9 |
重型橡套軟電纜 |
YC |
用于各種電器設備，能承受較大機械外力作用。 |
|
10 |
重型氯丁橡套軟電纜 |
60245IEC66(YCW) |
用于各種移動電器設備，能承受較大機械外力作用。電纜具有耐氣候和一定的耐油性能，適宜于戶外或接觸油污的場合使用。 |
|
11 |
重型橡套軟電纜 |
YCW |
|
|
12 |
橡套電焊機電纜 |
60245IEC81(YH) |
適用于二次側對地電壓交流不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。 |
|
13 |
氯丁橡套電焊機電纜 |
60245IEC82(YHF) |
適用于二次側對地電壓不超過200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。電纜具有耐氣候和一定的耐油性能，適宜于戶外和接觸油污的場合使用。 |
3橡皮絕緣軟電纜及橡皮絕緣電焊機電纜的的額定電壓、芯數、截面范圍、采用標準
|
序號 |
產品名稱 |
型 號 |
額定電壓V
|
芯數 |
標稱截面mm2 |
采用標準 |
|
1 |
輕型橡套軟電纜 |
YQ |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
2 |
輕型橡套軟電纜 |
YQW |
300/300 |
2～3 |
0.3；0.5 |
JB8735.2 |
|
3 |
普通強度橡套軟線 |
60245IEC53(YZ) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
4 |
普通氯丁橡套軟線 |
60245IEC57(YZW) |
300/500 |
2～5 |
0.75~2.5 |
GB/T5013.4 |
|
5 |
中型橡套軟電纜 |
YZ |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
6 |
中型氯丁橡套軟電纜 |
YZW |
300/500 |
2～5 |
4；6 |
JB8735.2 |
|
4、3+1 |
1.5~6 |
|||||
|
6 |
0.75~6 |
|||||
|
7 |
中型橡套扁形軟電纜 |
YZB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
8 |
中型氯丁橡套扁形軟電纜 |
YZWB |
300/500 |
2～6 |
0.75~6 |
JB8735.2 |
|
9 |
重型橡套軟電纜 |
YC |
450/750 |
1 |
1.5~400 |
JB8735.2 |
|
2 |
1.5~95 |
|||||
|
3～4 |
1.5~150 |
|||||
|
5 |
1.5~25 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
10 |
重型氯丁橡套軟電纜 |
60245IEC66(YCW) |
450/750 |
1 |
1.5~400 |
GB/T5013.4 |
|
2 |
1~25 |
|||||
|
3 |
1~95 |
|||||
|
4 |
1~150 |
|||||
|
5 |
1~25 |
|||||
|
11 |
重型氯丁橡套軟電纜 |
YCW |
450/750 |
2 |
35~95 |
JB8735.2 |
|
3 |
120~150 |
|||||
|
4、3+1 |
2.5~150 |
|||||
|
12 |
橡套電焊機電纜 |
60245IEC81(YH) |
－ |
1 |
16~95 |
GB/T5013.6 |
|
13 |
氯丁橡套電焊機電纜 |
60245IEC82(YHF) |
－ |
1 |
16~95 |
GB/T5013.6 |

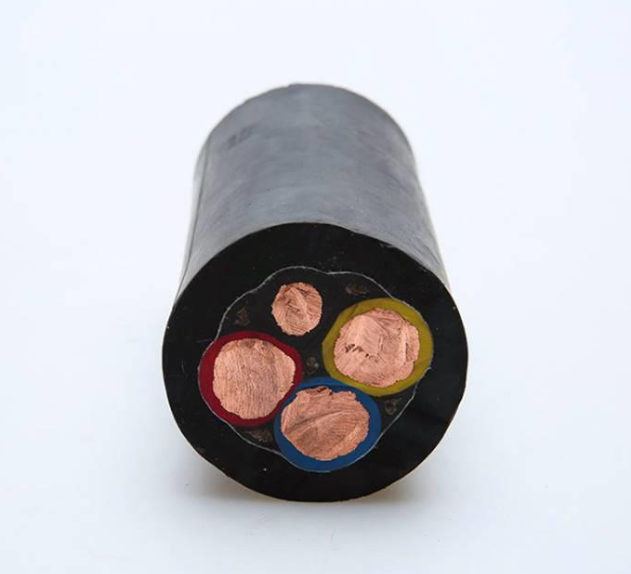

4 橡皮絕緣軟電纜及橡皮絕緣電焊機電纜產品結構示意圖
5 橡皮絕緣軟電纜使用注意事項
5 .1 國家標準GB/T5013.1~5013.8－2008是根據國際電工委員會(huì )(IEC)標準IEC60245《額定電壓450/750V及以下橡皮絕緣電纜》第1~8部份進行修訂，適用的產品均是我國電工產品認證委員會(huì )強制認證產品，這些產品大量用于我國電工產品認證委員會(huì )強制認證的相關的家用電器及電動工具產品。
機械行業標準JB/T8735-2106是對GB/T5013.1~5013.8－2008國家標準的補充。
