多芯風能電纜

適用范圍　多芯風能電纜適用于自由移動、自由懸掛或固定安裝。在自由懸掛的安裝環境里，電纜可伴隨風機自由扭轉?！?/span>
也適用于風機發電機定子至配電柜相線、PE線；風機發電機轉子至配電箱相線；風機配電柜至箱變相線、地線?！?/span>

電纜高度柔軟，可以抵御惡劣的天氣，耐油脂，抗機械打擊和溫度壓力。應用范圍包括處理設備，移動電
源，工地，舞臺和視聽設備，港口區和大壩。也可固定于安裝石灰，臨時建筑和住宅軍營，排水和污水處理，
寒冷的環境和惡劣的工業環境中。在單相或三相系統中，大工作電壓為Uo/U 476/825V，在直流系統中，
大工作電壓為Uo/U 619/1238 V，如果在一個固定的或受保護的安裝環境中Uo / U為600/1000 V，這些電纜耐
火，耐酸和耐油。

標準及認證

CEI 20-19/4 / 20-35 (EN60

EI 20-19/4 / 20-35 (EN60332-1), IEC 60245-4，CE低壓73/23/EEC & 93/68/EEC指令., ROHS認證

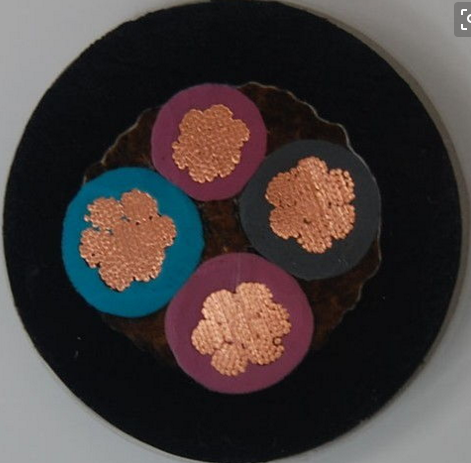

電纜結構

-          多股柔軟裸銅導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡膠J緣EI4遵循VDE-0282D1部分
- 色彩編碼遵循VDE-0293-308和HD 186
- 黃綠接地線（三芯及三芯以上）
- 氯丁橡膠護套 EM2

技術特性

-          - 工作電壓: 450/750 V
- 測試電壓: 2500 V
- 動態彎曲半徑: 6 xΦ
- 固定安裝彎曲半徑: 4.0 xΦ
- 應用時的工作溫度: -25 ℃ to 60 ℃
- 固定安裝溫度: -40 ℃ to 60 ℃
短路時可達到的溫度: 200 ℃
- 阻燃: IEC 60332.1
- J緣電阻: 20 MΩ x km

H07RN-F多芯風能電纜型號M稱

環境條件　
海拔高度：1000m
周?chē)諝鉁囟龋憾嗄昶骄鶜鉁兀?span lang="EN-US">10℃　
端高氣溫：50℃　
端低氣溫：-40℃　
平均相對濕度：多年平均值：80%
耐受地震能力：水平加速度：0.2g
垂直加速度：0.1g　
放心系數：1.67
其中g為重力加速度，其值為9.8m/s?　
大風速：30.0m/s
電纜敷設范圍　
電纜主要敷設范圍為空氣中或直埋含有水、酸、鹽的泥土中?！?/span>
使用特性　
額定電壓U0/U為450/750V；　
電纜使用的長期工作環境溫度：-40～90℃；　
電纜的敷設環境溫度不低于-15℃；　
電纜的小允許彎曲半徑應不小于電纜外徑的6倍?！?/span>
產品介紹　
導體　
導體應符合IEC60228規定的D五種導體規定的要求?！?/span>
導體表面應光潔、無油污、無損傷J緣的毛刺，以及凸起或斷裂的單線?！?/span>
隔離層　
每根導體外面包覆一層由合適材料制成的隔離層?！?/span>
J緣　
J緣厚度的標稱值應符合DIN VDE 0250-4的規定，J緣厚度的平均值不小于標稱值，其薄處厚度應不小于標稱值的90%-0.1mm?！?/span>
J緣采用乙丙橡皮J緣，其性能符合DIN VDE 0207-20中EI4型J緣料的規定。J緣應緊密擠包在導體上，且應容易剝離而不損傷J緣體、導體或鍍層。J緣表面應平整、色澤均勻?！?/span>
J緣線芯應采用顏色標志或數字標志以示識別，并應符合DIN VDE 0293的規定?！?/span>
護套　
護套厚度的標稱值應符合DIN VDE 0250-4的規定。并且外護套的平均值應不小于標稱值，其薄處厚度應不小于標稱值的85%-0.1mm?！?/span>
護套采用氯丁或類似彈性體材料，其性能應符合DIN VDE 0207-21中EM2型的規定。護套應緊密擠包在絞合的J緣線芯或包覆層上，并且，電纜外護套表面應光潔，色澤均勻?！?/span>
電纜外徑應符合DIN VDE 0250-4和Q/321023KLA130的規定?！?/span>
成品電纜　
成品電纜20℃時導體直流電阻值不大于IEC60228中的規定?！?/span>
成品電纜及J緣線芯應能經受規定的交流額定電壓2500V耐壓試驗，要求5分鐘內不發生擊穿?！?/span>
成品電纜J緣的機械物理性能符合DIN VDE 0282-4的規定?！?/span>
成品電纜護套的機械物理性能符合DIN VDE 0282-4的規定?！?/span>
成品電纜應能經受-40℃規定的低溫性能試驗?！?/span>
成品電纜應能通過IEC60332.1或EN 50265-2-1規定的燃燒試驗?！?/span>
成品電纜應能通過EN 60811-2-1規定的耐油性能試驗?！?/span>
成品電纜應能經受正、反各四轉為一次、扭轉角度不小于 /-150°/m，次數不少于3600次的抗扭轉性能試驗，要求電纜試驗結束后導體不發生斷裂、護套表面不產生裂紋?！?/span>
成品電纜主要工程技術參數見下表：

多芯風能電纜型號規格：
