RS485通訊電纜型號2*24AWG的詳細介紹

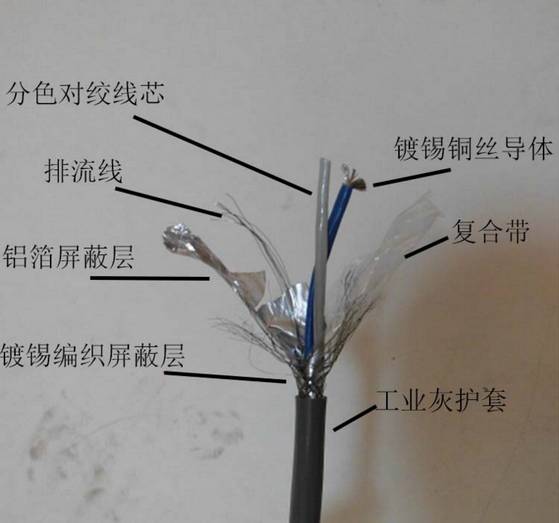

標準的1對RS485通訊電纜型號2*24AWG特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽，附有立接地導線。RS485通訊電纜型號2*24AWG在一般場**用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周?chē)沫h(huán)境影響。 RS-422與RS-485的網絡(luò )安裝注意要點 RS-422可支持10個節點，RS-485支持32個節點，因此多節點構成網絡(luò )。網絡(luò )拓撲一般采用終端匹配的總線型結構，不支持環形或星形網絡(luò )。在構建網絡(luò )時，應注意如下幾點： * 采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響較低。 * 應注意總線特性阻抗的連續性，在阻抗不連續點就會(huì )發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。 總之，應該提供一條單一、連續的信號通道作為總線。
