1、 應用：
通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。
供電系統******遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等
2、產品說明：
◆內導體使用多股鍍錫銅絲絞合
◆聚乙烯J緣
◆多芯芯線絞合成纜
◆外包鋁箔屏蔽
◆鍍錫銅線編織屏蔽
◆灰色聚氯乙烯護套
◆額定電壓Uo/U為300/300V
◆長期允許工作溫度應不超過70℃

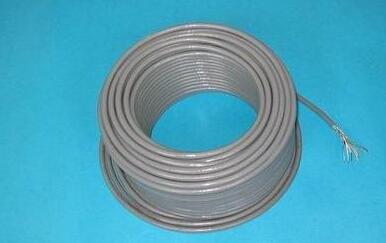

3.RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5
RS485通訊線在一般場**用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周?chē)沫h(huán)境影響。
RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。
RS485通訊線2*2*0.5結構:
1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm
2)J緣:實芯PEJ緣, 外徑: 1.90 +/- 0.03mm
3)一屏蔽:鋁箔屏蔽
4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm
5)D二屏蔽:鋁箔屏蔽加鍍錫編織網屏蔽, 覆蓋率為80%
6)外護套：灰色PVC, OD: 8.0mm +/- 10%
經測試RS485通訊線較大的通信距離約為1219M，較大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到較大的通信距離，如果需傳輸更長的距離，需要加485中繼***。RS485總線一般較大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，較大的可以支持到400個節點。
因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為選的串行接口。因為RS485接口組成的半雙工網絡(luò )，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。
■ 常規型號：
常用型號為24AWG，26AWG，有1線對、2線對、3線對、4線對，特殊要求可定做導體有0.2mm2、0.5mm2、0.75mm2 、1.0mm2 、1.5mm2
本廠可根據客戶需要訂制不同型號電線電纜.
