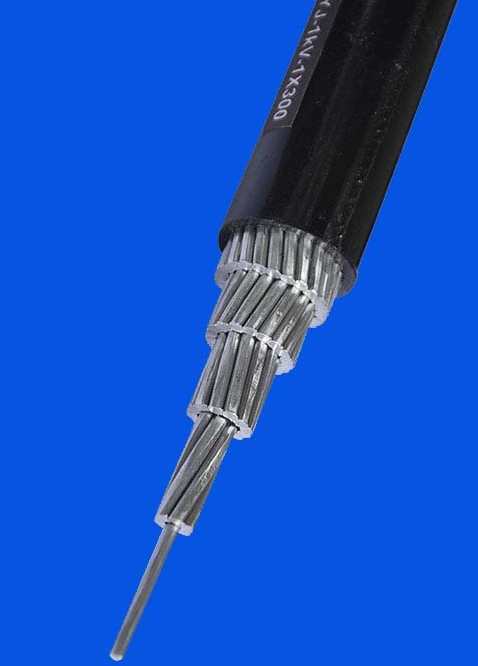

架空電纜JKYJ JKLYJ
適用范圍
架空電纜JKYJ JKLYJ為架空電線路愉送電能之新型系統產品，電網建設與改造之10kV、 35kV愉電工程線路應優先選用。它是線路維護與安全***合適的系列產品。軟銅線芯產品適用于變壓器引下線等。
架空電纜JKYJ JKLYJ使用條件
(1)額定電壓為10kV, 35kV。
(2)電纜敷設溫度應不低于一20℃。
(3)短路時(***長持續時間不超過5s)電纜的***高溢度:交聯聚乙烯絕緣為250℃;高密度聚乙烯絕緣為
150℃。
(4)電纜導體的***高允許工作M度:有承載線結構電纜，由絕緣的***高長期允許工作溫度決定。交聯聚乙
烯絕緣90℃;高密度聚乙烯絕緣為150℃。
(5)電纜的允許彎曲半徑:應不小于電纜彎曲試驗時圓柱體直徑。
型號及名稱
|
型號 |
名稱 |
敷設注意事項 |
芯數 |
標稱截面 |
|
|
10KV |
35KV |
||||
|
JKYJ |
銅芯交聯聚乙烯絕緣架空電纜 |
架空固定敷設，軟銅芯產 品川于變壓器引下線電纜架設計時，應考慮電纜和樹木保持一定距離。 |
1 |
10~300mm² |
50~300mm² |
|
JKTRYJ |
軟銅芯交聯聚乙烯絕緣架空電纜 |
3 |
25~300mm² |
||
|
JKLYJ |
鋁芯交聯聚乙烯絕緣架空電纜 |
3+K(A）或3+K（B） |
25~300mm² |
||
|
JKLHYJ |
鋁合金芯交聯聚乙烯絕緣架空電纜 |
其中In whichK25~120mm² |
|||
|
JKY |
銅芯聚乙烯絕緣架空電纜 |
1 |
10~300mm² |
||
|
JKTRY |
軟銅芯聚乙烯絕緣架空電纜 |
||||
|
JKLY |
鋁芯聚乙烯絕緣架空電纜 |
||||
|
JKLHY |
鋁合金芯交聯聚乙烯絕緣架空電纜 |
||||
|
JKLYJ/B |
鋁芯本色交聯聚乙烯絕緣架空電纜 |
架空固定販設電纜架設時 |
3 |
25~300mm² |
|
|
JKLHYJ/B |
鋁合金芯本色交聯聚乙烯絕緣架空電纜 |
3+K(A）或3+K（B） |
25~300mm²其中In whichK25~120mm² |
||
|
JKLYJ/Q |
鋁芯輕型交聯聚乙烯絕緣架空電纜 |
架空固定敷設電纜架設時，應考慮電纜和樹木保持一定距離。電纜運行時，只允許電纜和樹木作短時接觸。 |
1 |
10~300mm² |
|
|
JKLHYJ/Q |
鋁合金芯輕型交聯聚乙烯絕緣架空電纜 |
||||
|
JKLY/Q |
鋁芯輕型聚乙烯絕緣架空電纜 |
||||
|
JKLHY/Q |
鋁合金芯輕型聚乙烯絕緣架空電纜 |
||||
|
JKLGYJ |
鋁芯輕型聚乙烯絕緣架空電纜 |
||||
