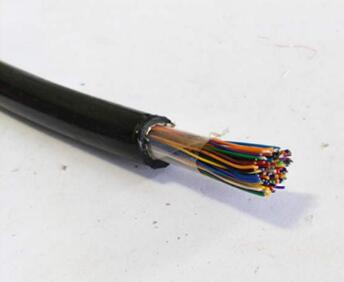

供應ZR-YJVHDZR-KYJVRHD電力電纜
產品詳細介紹
適用范圍
交聯聚乙烯絕緣耐寒控制電纜適用于北方寒冷地區的直流和交流50HZ，額定電壓600/1000V及以下發電廠、變電廠、工廠、石化等企業遠距離操作控制回路。
型號名稱ZR-YJVHD ZR-KYJVRHD
表1
型 號
名 稱
主要使用場合
ZR-YJVHD
ZR-KYJVRHD
特種電纜
特種電纜
敷設在低溫及北方寒冷地區室內外、電纜溝、管道等要求屏蔽的固定場合
敷設在低溫及北方寒冷地區室內外、電纜溝、管道等能承受較大機械壓力的固定場合
規 格
表2
型號
截面mm2
ZR-YJVHD
ZR-KYJVRHD
KYJYP2HHD
KYJY23HHD
0.75
1.0
1.5
2.5
4
6
10
2～61
2～61
2～61
2～61
2～14
2～14
2～10
4～61
4～61
4～61
4～61
4～14
4～14
4～10
4～61
4～61
4～61
4～61
4～14
4～14
4～10
7～61
7～61
7～61
4～61
4～14
4～14
4～10
電纜使用導則
電纜線芯的長期允許工作溫度不大于125℃。
電纜的敷設溫度不低于﹣20℃，允許彎曲半徑為：
無鎧裝的電纜不小于電纜外徑的8倍；
有鎧裝的電纜不小于電纜外徑的16倍。
電纜的低長期使用溫度為－40℃。
電纜技術特性
成品電纜導體20℃時直流電阻不大于表3規定的數值。
表3
標稱截面mm2
0.75
1.0
1.5
2.5
4
6
10
20時大直流電阻Ω/km
24.5
18.1
12.2
7.41
4.63
3.08
1.83
成品電纜經受3500V工頻交流電壓試驗5min不擊穿。
電纜絕緣電阻90℃時不小于1.5MΩ/KM。
交聯聚乙烯絕緣控制電纜具有優良的性能，它的耐在﹣20℃、16h的低溫沖擊條件下按GB/T2951-1997進行試驗后無目力可見的裂紋。
本產品結構尺寸和重量可與同規格普通交聯聚乙烯控制電纜視作等同。
