1x75Ohm RG11 同軸電纜(位于電纜中間)
| 導體 | 1.63mm實心裸銅 |
|---|---|
| 絕緣 | 聚乙烯（PE）. 厚度7.25mm. |
| 屏蔽 | 銅絲編織. 覆蓋率95% |
| 護套 | 低煙無鹵護套. 標稱外徑10.3mm. |
| 護套顏色 | 黑色 |
2x1x2x24AWG屏蔽對絞線對( 位于同軸電纜周?chē)?
| 導體 | 7/0.2mm多股鍍錫銅 |
|---|---|
| 絕緣 | 聚氯乙烯（PVC）. 厚度0.47mm. |
| 絕緣顏色 | 白色和黑色 |
| 單對屏蔽 | 鋁塑復合帶 |
| 排流線 | 24 AWG多股鍍錫銅 |
| 護套 | 低煙無鹵護套. 標稱外徑4.8mm. 厚度0.76mm. |
| 護套顏色 | 黑色和灰色 |
3x3mm²電力電纜 ( 位于同軸電纜周?chē)?
| 導體 | 12AWG (3mm²多股鍍錫銅 |
|---|---|
| 絕緣 | 交聯聚乙烯（XLPE）. 厚度0.85mm. 外徑3.65mm |
| 絕緣顏色 | 藍色, 棕色和黃綠色 |

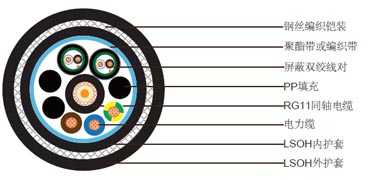

成纜構成
| 填充 | PP (位于同軸電纜周?chē)? |
|---|---|
| 繞包帶 | 聚酯帶 |
| 內護套 | 黑色低煙無鹵（LSZH）, 厚度0.8mm |
| 鎧裝 | 鋼絲編織, 覆蓋率85% |
| 外護套 | LSZH, 厚度1.5mm, 標稱外徑26.0mm |
| 護套顏色 | 黑色 |
電氣性能和物理性能@20°C
同軸電纜
| 阻抗 | 75±3Ohm (@1MHz) |
|---|---|
| zui大衰減 | 3.3dB/100m @50MHz |
電力電纜
| 電阻 | 6.6Ohm/km |
|---|---|
| 絕緣電阻 | ≥5500 MOhmxkm |
數據線對
| 電阻 | 900Ohm/km |
|---|---|
| 絕緣電阻 | ≥1000 MOhmxkm |
成纜構成
| zui小彎曲半徑 | 420mm |
|---|---|
| 工作溫度 | -35°C/+80°C |
防火性能
| 火焰傳播 | IEC60332-1 |
|---|---|
| 煙密度 | IEC61034-1/2 |
| 無鹵 | IEC60754-1/2 |
