型號

M稱

敷設范圍

規格(芯)

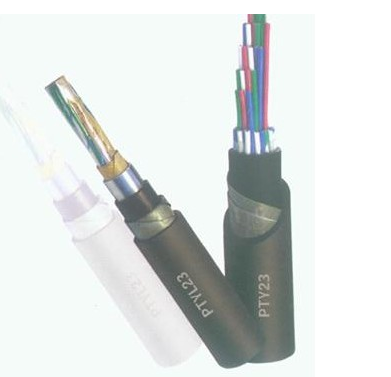

PTYV

聚乙烯J緣聚氯乙烯護套鐵路信號電纜

敷設在土壤、槽、管中，能承受一般的機械外力。

4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

PTYY

聚乙烯J緣聚乙烯護套鐵路信號電纜

PTY22

聚乙烯J緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

敷設在土壤、槽、管中，能承受較大的機械外力

PTY23

聚乙烯J緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYA22

聚乙烯J緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYA23

聚乙烯J緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

PTYL22

聚乙烯J緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜

PTYL23

聚乙烯J緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

序號

項目

單位

指標

換算公式

1
1.1
1.2

直流電阻 20℃時
每根導體直流電阻
工作線對導體直流電阻不平衡

Ω/km

≤23.5
≤2%

L/1000

2

J緣電阻

MΩ·km

≥3000

1000/L

3
3.1
3.2
3.3

電容
對絞組工作電容
星形四線組工作電容
任一J緣線芯對連接到地的其它J緣線芯間電容

nF/km

≤70
≤50
≤100

L/1000

4
4.1

4.2 >

電容耦合
K1 平均值
大值
K9～K12平均值
大值
四線組K1值指標為大值

pF/500m

≤100
≤330
≤120
≤230 >

(L/500)1/2
L/500
(L/500)1/2
L/500

5

對外來地電容不平衡
ea1 ea2平均值
大值
四芯電纜ea1 ea2指標為大值

nF/500m

≤330
≤1300

L/500

6

6.1
6.2

J緣耐壓
持續時間 2min
線芯間
線芯對其余線芯接地

Ｖ

1000
1800

規格

參考外徑 mm

參考重量 kg/km

參考外徑 mm

參考重量kg/km

PTYV

PTYY

PYT22

PTY23

4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

8.8
11.8
12.8
12.8
14.5
14.5
16.1
16.1
16.1
17.8
19.8
19.8
19.8
22.1
23.0
23.0
25.1
25.1
26.3
26.3

93
137
163
173
218
238
270
300
320
364
439
459
489
550
608
628
687
728
779
830

78
116
140
150
192
212
241
271
291
330
396
416
446
500
556
576
631
672
719
770

12.2
15.2
16.2
16.2
19.0
19.0
20.6
20.6
20.6
22.3
23.7
23.7
23.7
26.0
26.9
26.9
29.2
29.2
31.6
31.6

189
260
296
306
434
454
508
538
558
623
692
712
742
831
899
919
1016
1056
1430
1480

166
231
266
276
391
411
461
491
511
572
638
658
688
770
837
857
944
984
1352
1402

PTYA22

PTYA23

參考外徑mm

參考重量 kg/km

參考外徑mm

參考重量 kg/km

4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

292
379
423
433
503
523
580
610
630
701
778
798
828
921
1002
1025
1438
1478
1562
1612

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

258
340
381
391
457
477
530
560
580
646
720
740
770
857
932
955
1355
1395
1476
1526
