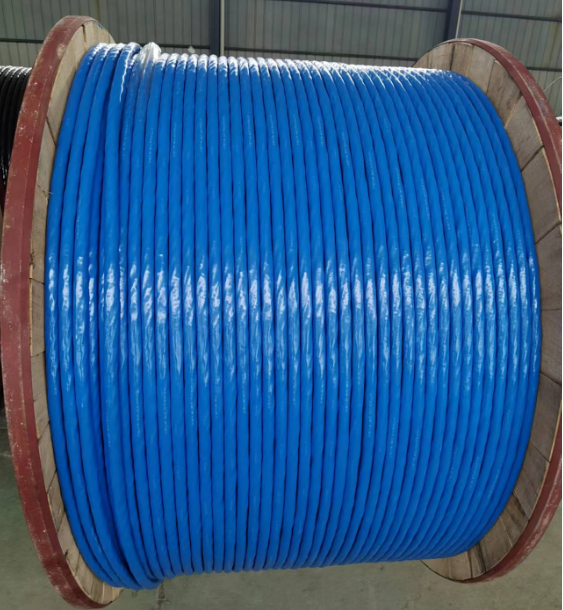

本安儀表信號電纜適用于化工、石化、電力、煤氣工程、礦山等存在爆炸危險的場合以及其他的防爆放心要求較高的場合，傳輸自動控制信號。本安儀表信號電纜為低電容、低電感集散型儀表信號電纜，簡稱本安型DCS電纜，具有優異的屏蔽性能和抗干擾性能，因此防爆放心性能明顯高于一般DCS電纜和計算機控制電纜。
一、本安儀表信號電纜使用條件
1）交流額定電壓Uo/U：300/500V。
2）導體線芯高工作溫度：
聚乙烯J緣70℃；
交聯聚乙烯J緣 90℃；
無鹵低煙阻燃聚烯烴70℃；
無鹵低煙阻燃交聯聚烯烴90℃和125℃兩種。
3）低環境溫度：固定敷設-40℃；非固定敷設-15℃。
4）安裝敷設溫度：不低于0℃。
5）電纜允許小彎曲半徑：
非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍；
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍。
二、本安儀表信號電纜型號及M稱
|
型號
|
M稱
|
|
IJYPVP
|
銅芯聚乙烯J緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS電纜
|
|
IJYPVRP
|
銅芯聚乙烯J緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS軟電纜
|
|
IJYPLVPL
|
銅芯聚乙烯J緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
|
|
IJYPLVRPL
|
銅芯聚乙烯J緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜
|
|
IJYP2VP2
|
銅芯聚乙烯J緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS電纜
|
|
IJYP2VRP72
|
銅芯聚乙烯J緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜
|
|
IJYJPVP
|
銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS電纜
|
|
IJYJPVRP
|
銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS軟電纜
|
|
IJYJPLVP7L
|
銅芯交聯聚乙烯J緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
|
|
IJYJPLVRPL
|
銅芯交聯聚乙烯J緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜
|
|
IJYJP2VP2
|
銅芯交聯聚乙烯J緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS電纜
|
|
IJYJP2VRP2
|
銅芯交聯聚乙烯J緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜
|
|
WDZIJYDPYDP
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套銅絲編織分屏總屏本安用DCS電纜
|
|
WDZIJYDPYDRP
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套銅絲編織分屏總屏本安用DCS軟電纜
|
|
WDZIJY7DP7LY7DPL
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
|
|
WDZIJYDPLY7DRP7L
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜
|
|
WDZIJYDP72YDP2
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套銅塑復合帶分屏銅帶總屏本安用DCS電纜
|
|
WDZIJY7DP72YDRP2
|
銅芯無鹵低煙阻燃聚烯烴J緣和護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜
|
三、本安儀表信號電纜產品結構及技術參數規定
|
導體標稱截面
|
線芯結構
|
20℃線芯直流電阻
|
|||
|
A類
|
B類
|
R類
|
A、B類
|
R類
|
|
|
0.5
|
1/0.8
|
7/0.30
|
19/0.18
|
36.0
|
39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
19/0.23
|
24.5
|
26.0
|
|
1.0
|
1/1.13
|
7/0.43
|
19/0.26
|
18.1
|
19.5
|
|
1.5
|
1/1.37
|
7/0.52
|
19/0.32
|
12.1
|
13.3
|
|
2.5
|
1/0.68
|
7/0.68
|
19/0.41
|
7.41
|
7.98
|
本安儀表信號電纜技術參數
|
性能項目
|
單位
|
指標
|
|
工作電容（1KHz）
|
pF/m
|
≤90
|
|
分布電感（1KHz）
|
uH/m
|
≤0.6
|
|
靜電感應電壓（靜電電壓20Kv ）
|
V
|
≤1.0
|
|
電壓試驗（1min）
|
V
|
≤2000
|
|
阻燃特性（按GB12666.5-90）
|
A、B或C類
|
|
四、交貨長度
根據供需雙方協議允許任何長度交貨，長度計量誤差為±0.5％。
