KX補償導線正負極導體各是什么絲材
KX補償導線是在一定溫度范圍內（0~100℃）具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
KX補償導線執行標準 GB/T4989-94
KX補償導線使用溫度 0~100℃
其他產品型號 SC、KC、KX、EX、JX
用于將熱電偶冷端延長至遠離高溫且溫度比較穩定的地方的 一種專用導線。實質上是由兩種不同的金屬組成的熱電偶。在一定溫度范圍內 ，它的熱電特性與主熱電偶的熱電性質基本相同。用補償導線與熱電偶的冷端連結，就可以將熱電偶輸出的溫度信號傳輸到遠離數 十米的控制室里，送給顯示儀表或控制儀表。這就相當于把熱電偶延長到溫度恒定的地方，解決了熱電偶冷端在熱設備附近造成的高溫和溫度不穩定問題。 使用方便，是熱電偶安裝中經常采用的。它們是專用導線，一種類型的補償導線只能同相應的一類熱電偶配套使用，而且正、負極性不可接反。
分類
補償導線分一般采用和熱電偶具有相同電子密度的導線代替，補償導線的與熱電偶的連線一般都是很明了，熱電偶的正極連接補償導線的紅色線，而負極則連接剩下的顏色。一般的補償導線的材質大部分都采用銅鎳合金。

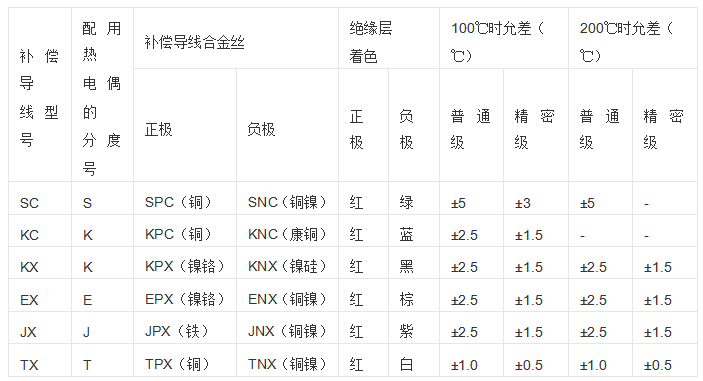

常用的補償導線有以下幾種：
使用KX補償導線的目的：
（1）將熱電偶的參考端從高溫處移到環境溫度較穩定的地方。
（2）節省大量的用于制造熱電極的貴重和稀有金屬材料。
（3）使用補償導線便于安裝和線路的敷設。
（4）用較粗直徑和導電系數大的補償導線代替熱電極，可以減少熱電偶回路電阻，利于測量和自動控制。
KX補償導線注意事項
使用補償導線時應注意以下幾點：
（1）各種補償導線只能與相應型號的熱電偶配用，就是各種熱電偶和所配用的補償導線在規定溫度（O～100℃）范圍內熱電特性須***是相同的。
（2）補償導線和熱電偶連接點的溫度不得超過規定的使用溫度。
（3）補償導線和熱電偶、儀表連接時，正負極不能接錯，而且兩對連接點要處于相同的溫度。
（4）要根據所配儀表的線路電阻要求，選用補償導線的線徑。
