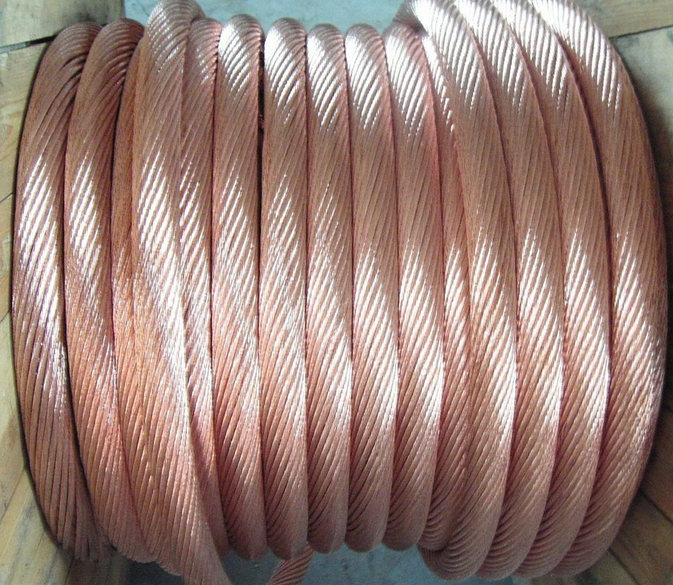

TJ TJR1 TJRX硬銅絞線 裸絞線
一.適用范圍：TJ TJR1 TJRX硬銅絞線 裸絞線適用于架空輸電線路，用于輸配電用電氣裝置（變壓器。電爐）及電子電器設備、可控硅元件的軟連接線，也可作電工作業接地線用
執行標準：GB/T 12970.2-2009
二. TJ TJR1 TJRX硬銅絞線 裸絞線型號規格：
|
型號
|
M稱
|
規格范圍 mm2
|
|
TJ
TJR
|
硬銅絞線
軟銅絞線
|
16~400
|
三. TJ TJR1 TJRX硬銅絞線 裸絞線技術參數
|
標稱截面
mm2 |
根數/單線標稱直徑
mm |
近似外徑
mm |
20℃時導體直流電阻(Ω/km)≤
|
近似重量
kg/km |
|
16
|
7/1.70
|
5.10
|
1.159
|
143
|
|
25
|
7/2.14
|
6.42
|
0.735
|
226
|
|
35
|
7/2.52
|
7.56
|
0.528
|
314
|
|
50
|
7/3.00
|
9.00
|
0.371
|
445
|
|
70
|
19/2.14
|
10.70
|
0.263
|
618
|
|
95
|
19/2.52
|
12.60
|
0.197
|
852
|
|
120
|
19/2.80
|
14.00
|
0.154
|
1057
|
|
150
|
19/3.15
|
15.75
|
0.121
|
1339
|
|
185
|
37/2.52
|
17.64
|
0.100
|
1660
|
|
240
|
37/2.85
|
19.95
|
0.077
|
2123
|
|
300
|
37/3.15
|
21.70
|
0.064
|
2594
|
|
400
|
61/2.85
|
25.65
|
0.062
|
3502
|
表2：
軟銅絞線結構與性能參數應符合表2規定，也可以根據客戶需求。
TRJ型
TRJ型
|
標稱截面
mm2 |
股數x根數x線經
mm |
20℃時直流電阻
Ω/km |
參考外徑
mm |
參考重量
kg/km |
制造長度
m |
|
10
|
7xx7x0.52
|
1.83
|
4.7
|
98
|
2000
|
|
16
|
7x7x0.64
|
1.26
|
5.8
|
144
|
2000
|
|
25
|
7x12x0.62
|
0.695
|
7.7
|
239
|
2000
|
|
35
|
7x19x0.58
|
0.512
|
8.9
|
322
|
1000
|
|
50
|
7x19x0.68
|
0.375
|
10.2
|
444
|
1000
|
|
70
|
7x27x0.68
|
0.262
|
12.6
|
631
|
1000
|
|
95
|
7x37x0.68
|
0.195
|
14.3
|
865
|
500
|
|
120
|
7x37x0.76
|
0.153
|
16.0
|
1080
|
500
|
|
150
|
7x48x0.74
|
0.134
|
18.1
|
1328
|
500
|
|
185
|
7x61x0.74
|
0.098
|
20.0
|
1668
|
500
|
|
240
|
7x61x0.85
|
0.081
|
23.0
|
2227
|
250
|
TRJ-1型表3
|
標稱截面
mm2 |
股數x根數x線經
mm |
20℃時直流電阻
Ω/km |
參考外徑
mm |
參考重量
kg/km |
制造長度
m |
|
25
|
7x14x0.58
|
0.695
|
7.7
|
238
|
200
|
|
120
|
12x27x0.68
|
0.153
|
15.9
|
1080
|
500
|
|
150
|
19x14x0.85
|
0.120
|
18.7
|
1380
|
500
|
|
185
|
27x12x0.85
|
0.098
|
21.7
|
1690
|
500
|
|
240
|
37x12x0.85
|
0.072
|
24.7
|
2320
|
250
|
