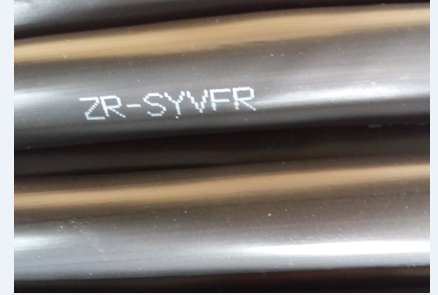

特種電纜-SYVFR光源軟電纜
一、產品簡介
特種電纜-SYVFR光源軟電纜適用于演播大廳、演播室等影視設備集中的場所使用的特種照明用電線電纜。具有柔軟度高、比重輕、阻燃特性好，綜合性能優良、易于敷設、故障率低、抗老化性能好、可靠性高的特點，在影視大廳建設中得到了廣泛的應用。
二、產品標準
特種電纜-SYVFR光源軟電纜我廠根據客戶需要，參照國際電工委員會(huì )標準（IEC）、標準、行業標準，制定了自己的企業標準。
三、產品品種
|
型號 |
產品M稱 |
敷設場合及要求 導體長期允許工作溫度 |
|
SYVFRD |
熱塑彈性體J緣扁形攝影光源軟電纜 |
可用于室內明敷、穿管、移動使用等場合 70、90、105 |
|
|
熱塑彈性體J緣攝影光源軟電源
|
可用于室內明敷、穿管、移動使用等場合 70、90、 105 |
|
|
熱塑彈性體J緣攝影光源軟控制電源
|
可用于室內明敷、穿管、移動使用等場合 70、90、 105 |
阻燃電纜，在型號前面加（ZR）.
四、產品規格
|
型號 |
額定電壓 (V) |
芯數 |
標稱截面 (mm2) |
|
SYVFRD |
450/750 |
4~37 |
0.5～6 |
|
SYVFR |
450/750 |
2~37 |
0.5～6 |
|
SYKVFR |
450/75 |
2~37 |
0.5～6 |
五、特種電纜-SYVFR光源軟電纜主要技術指標
SYVFRD扁形攝影光源軟電纜
|
產品類別 |
電壓J V |
規格 芯數x截面 mm2 |
大外形尺寸 mm |
導體直流電阻 Ω/km |
|
|
扁形攝影燈電纜 |
450/750 |
17×0.5 |
5.0×37 |
39.0 |
0.015 |
|
20×0.5 |
5.0×43 |
||||
|
24×0.5 |
5.0×55 |
||||
|
30×0.5 |
9.0×39 |
||||
|
37×0.5 |
9.0×41 |
||||
|
7×1 |
4.8×15.5 |
19.5 |
0.012 |
||
|
8×1 |
4.8×17.4 |
||||
|
9×1 |
4.8×19.5 |
||||
|
11×1 |
4.8×23.3 |
||||
|
13×1 |
4.8×27.2 |
||||
|
14×1 |
4.8×29 |
||||
|
4×2.5 7×2.5 8×2.5 9×2.5 11×2.5 13×2.5 7×4 |
6.1×18 6.1×29 6.1×33 6.1×36 6.1×44 6.1×51 7.0×34 |
7.98 |
0.009 |
||
|
8×4 9×4 11x4 13x4 |
7.0×38 7.0×43 7.0×52 7.0×61 |
4.95 |
0.007 |
||
|
7x6 8x6 9x6 11x6 |
7.4×38 7.4×43 7.4×48 7.4×58 |
3.30 |
0.006 |
||
|
4×(6×0.5) |
9.0×30 |
39 |
0.012 |
||
|
7×6+2×0.5 |
8.0×43 |
3.30 |
0.006 |
||
|
9×4+2×0.75 |
7.4×53 |
4.95 |
0.007 |
||
|
9×6+2×0.75 |
8.0×60 |
3.30 |
0.006 |
||
|
9×6+4×0.75 |
8.0×64 |
||||
|
9×6+2×0.75 |
8.0×62 |
||||
|
扁形攝影燈電纜 |
450/750 |
7×4+2×0.5 |
8.0×49 |
4.95 |
0.007 |
|
11×4+2×0.5 |
8.0×63 |
||||
|
11×6+2×0.5 |
8.4×69 |
3.30 |
0.06 |
||
|
4×(6×0.5)p |
10.4×33 |
39 |
0.012 |
||
|
5×(2×0.5)p |
9.0×33 |
||||
|
5×6+4×(2×0.5)p |
9.2×51 |
3.30 |
0.06 |
||
|
7×4+3×(3×0.3)p |
8.0×53 |
4.95 |
0.07 |
||
|
9×4+(2×0.5)p |
9.2×56 |
||||
|
9×4+3×(3×0.3)p |
8.0×63 |
||||
|
9×6+(2×0.5)p |
8.6×59 |
3.30 |
0.06 |
||
|
9×6+2×0.75+(2×0.75)p |
8.2×69 |
||||
|
24×0.5+2x(2×0.75)p |
8.0×35 |
39 |
0.012 |
注：交貨長度 電纜成盤交貨，允許長度不小于
