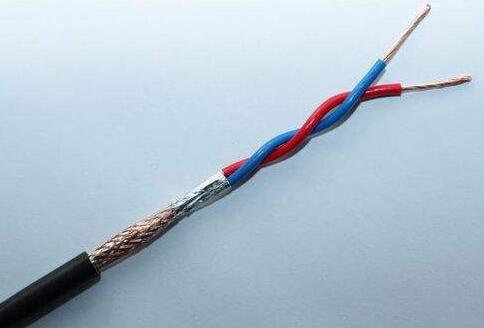

屏蔽電纜DJYJPVP22-121.0mm2

對絞屏蔽控制電纜屬于電子計算機系統專用電纜之一，是現代化工業建設急需的配套產品，廣泛應用于能源工業、冶金工業和石油、化工工業等廠礦企業和科研部門的電子計算機、儀器儀表、各種自動化檢測設備及其它信息傳輸和控制系統；尤其適用于計算機集散控制系統，傳送銷售裝置過程變量的檢測、控制，模擬和數字信號。

在線咨詢全國熱線
18855017299

屏蔽電纜DJYJPVP22-1*2*1.0mm2

一、適用范圍

屏蔽電纜DJYJPVP22-1*2*1.0mm2廣泛應用于能源工業、冶金工業和石油、化工工業等廠礦企業和科研部門的電子計算機、儀器儀表、各種自動化檢測設備及其它信息傳輸和控制系統；尤其適用于計算機集散控制系統，傳送銷售裝置過程變量的檢測、控制，模擬和數字信號。

二、型號規格

1、字母對應含義。
DJ－計算機電纜　T-銅芯（省略）　V-聚氯乙烯J緣　Y-聚乙烯J緣　YJ-交聯聚乙烯　J緣　V-聚氯乙烯護套　

2、數字對應含義。
前一位：2-鋼帶鎧裝后一位：2-聚氯乙烯護套
3、型號M稱及用途

型號	M稱
DJYPV	聚乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜
DJVPV	聚氯乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜
DJYJPV	交聯聚乙烯J緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜
DJYPVP	聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜
DJVPVP	聚氯乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜
DJYJPVP	交聯聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜
DJYPV22	聚乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜
DJVPV22	聚氯乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜
DJYJPV22	交聯聚乙烯J緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜
DJYPVP22	聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜
DJVPVP22	聚氯乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜
DJYJPVP22	交聯聚乙烯J緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜

三、屏蔽電纜DJYJPVP22-1*2*1.0mm2產品使用特性
1、額定電壓：300/500V
2、電纜導體的高長期允許工作溫度：
聚乙烯 (PE) J緣電纜為：70℃；
交聯聚乙烯 (XLPE)J緣電纜為：90℃；
聚氯乙烯(PVC)J緣電纜為：70℃、90℃、105℃；
低煙無鹵阻燃聚烯烴(HFPO)J緣電纜為：70℃、90℃。
3、電纜的低允許敷設溫度：
聚乙烯護套電纜：－20℃；
聚氯乙烯護套電纜及低煙無鹵阻燃聚烯烴護套電纜：0℃。
低于低允許敷設溫度時應預先加熱。
4、屏蔽線組的工作電容（1kHz）：
a 對于PE或XLPEJ緣電纜≤100pF/m；
b 對于PVCJ緣電纜 ≤180pF/m。
5、電纜線組間的分布電感≤0.8μH/m；
6、電纜線組間的電容不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300 pF；
7、電纜推薦允許彎曲半徑：
有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍；
其余結構電纜應不小于電纜外徑的6倍。
8、屏蔽電纜DJYJPVP22-37*3*1.0mm2的燃燒特性
成束阻燃型電纜能經受GB/T18380.3 (IEC60332-3) 規定的成束不延燃試驗，
低煙低鹵成束阻燃型電纜燃燒時煙濃度應符合GB/T17651(IEC61034)規定，燃燒析出氣體中HCl含量應≤100mg/g符合GB/T17650 (IEC60754 –1) 要求。
低煙無鹵成束阻燃型電纜燃燒時煙濃度應符合GB/T17651(IEC61034)規定，燃燒析出氣體水溶液的pH值≥4.3，電導率≤10μs/mm符合GB/T17650 (IEC60754 –2) 要求。
9、屏蔽電纜DJYJPVP22-1*2*1.0mm2的導體直流電阻及J緣電阻

導 體截面積 mm2	20℃時導體直流電阻 ≤Ω/km						20℃時J緣電阻 ≥MΩ·km
	不鍍錫			鍍錫			聚乙烯交聯聚乙烯	阻燃聚烯烴聚氯乙烯
	Ⅰ類	Ⅱ類	軟結構	Ⅰ類	Ⅱ類	軟結構	聚乙烯交聯聚乙烯	阻燃聚烯烴聚氯乙烯
0.5	36.0	36.0	39.0	36.7	36.7	40.1	1200	12
0.75	24.5	24.5	26.0	24.8	24.8	26.7	1000	10
1.0	18.1	18.1	19.5	18.2	18.2	20.0	1000	10
1.5	12.1	12.1	13.3	12.2	12.2	13.7	900	9
