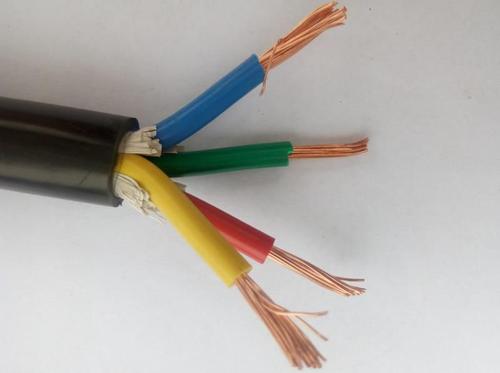

電子計算機屏蔽電纜用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。
使用特性：
|
| 工作溫度：一般型不超過70℃，型號后帶105的高不超過105℃。 |
| 低環境溫度：固定敷設-40℃非固定敷設-15℃ |
| 額定電壓Uo/U：300/500V |
小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍 |
| 主要技術指標： |
| 性能項目 |
單位 |
技術指標 |
| 聚乙烯J緣 |
聚氯乙烯J緣 |
| 20℃時J緣電阻 |
任一線對導體間 |
MΩ· km |
500 |
25 |
| 線對屏蔽間 |
1 |
1 |
| 工作電容（1kHz） |
3型 |
pF/m |
75 |
200 |
| 1和2 |
90 |
| 電容不平衡（1kHz） |
pF/M |
1 |
/ |
| 電感電阻比 |
截面 |
μh/Ω |
20
20
25
35 |
20
20
25
35 |
|
0.5mm2
0.75mm2
1.0mm2
1.5mm2
|
|
| 屏蔽抑制系數≤ |
|
0.01 |
0.01 |
| 試驗電壓 |
V/1min |
1000 |
1000 |
| 阻燃性 |
|
符合12666-90要求 |
符合12666-90要求 |
| |
|
| 型號說明 |
| 項目 |
代號 |
說明 |
| 阻燃代號 |
/
ZR
ZRA
ZRB
ZRC |
非阻燃可省略
阻燃
A阻燃
B阻燃
C阻燃 |
| 系列代號 |
DJ |
電子計算機（包括DCS系統）和電動儀表用 |
| J緣材料 |
Y
V
D
W |
聚乙烯
聚氯乙烯
低煙低鹵聚氯乙烯
低煙無鹵聚氯烯烴 |
| 屏蔽材料 |
P
P1
P2
P3 |
銅絲編織
鍍錫銅絲編織
銅/聚酯復合膜
鋁/聚酯復合膜 |
| 護套材料 |
Y
V
D
W |
耐光熱聚乙烯
聚氯乙烯
低煙低鹵聚乙烯
低煙無鹵聚烯烴 |
| 鎧裝材料 |
22 |
鋼帶鎧裝 |
| 導體種類 |
A
B
R |
單股導體
七股絞合導體
多股軟導體 |
| 規格 |
|
填寫對數×（單元芯數×導體截面）
對數N：1、2、3、………19
單元芯數 n:2、3
導體截面 S：0.5，0.75，1.0,1.5(mm2 |
|
