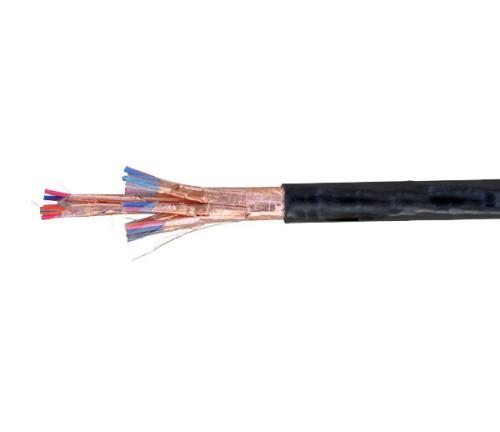

RVVP屏蔽電線電纜
一、產品標準：GB12972.6---91
二、使用范圍
本產品適用于變壓器及類似設備用
三、使用特性
1.額定電壓U0/U 3.6/6KV
2.電纜導體的長期工作溫度為90°C
3.電纜的小彎曲半徑為電纜直徑6倍
4.電纜不得在日光下長期暴露
5.電纜的底線芯須良好接地
四、型號、M稱及用途
型號：RVVP M稱 屏蔽護套軟電纜 用途 額定電壓為3.6/6KV的井下移動變壓器及類似設備的電源連接
五、主要技術性能
1.成品電纜應該經受工頻交流電壓實驗動力線芯為11.0kv5min
2.過渡電阻
屏蔽層或監視層的過渡電阻應該不大于3kΩ。
3.燃燒試驗
電纜應經受GB12666.2 DZ---1所規定的燃燒試驗
4.局部放電實驗
1.5U0放電量不大于20PC
5.介質損耗角正切試驗
U0時不大于0.035.
6.沖擊電壓試驗
95°C，60KV正負性格各10次之后，對電纜式樣施加工頻11KV電壓，15min
7.電纜應能經受3U。，4h工頻電壓試驗
一：產品特點及用途
適用于交流額定電壓450/750及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。
二：產品執行標準
Q/HHTZH008
阻燃特性試驗執行GB12666.5-90標準
三：使用特性
1．交流額定電壓：U0/U 450/750KV
2．高工作溫度不超過70℃。
3．電纜安裝敷設溫度應不低于0℃。
4．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的10倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
1．儀表用控制電纜
|
KJYVP |
聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
|
KJYVPR |
聚乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
|
KJYVP2 |
聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
|
KJYVP2R |
聚乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
|
KJYVP3 |
聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
|
KJYVPR |
聚乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
|
KJYVP |
聚氯乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制電纜 |
|
KJYVPR |
聚氯乙烯J緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜 |
|
KJYVP2 |
聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜 |
|
KJYVP2R |
聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜 |
|
KJYVP3 |
聚氯乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜 |
|
KJYVPR |
聚氯乙烯J緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜 |
|
阻燃型電纜在型號前加ZR。 |
|
2 數字巡回檢測裝置用屏蔽電纜
|
KJCP |
|
|
KJCPR |
五：代號M稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
KJ |
儀表用控制電纜(數字巡回控制電纜) |
|
J緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(Ω/km.20℃)參照附錄表3。
2．20℃時J緣電阻不小于5000MΩ/KM，成品電纜經受交流50HZ2.0KV/5min電壓試驗不擊穿。
