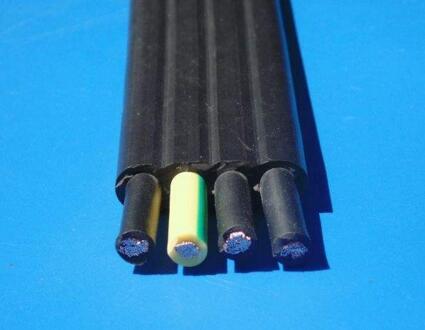

YFFB-JL抗拉電纜

一、YFFB-JL屏蔽抗拉扁電纜概述：

YFFB-JL抗拉電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，YFFB-JL耐寒抗拉扁電纜已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。

YFFB-JL屏蔽抗拉扁電纜J緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。

J緣線芯分色，為敷設安裝提供方便。

可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件(YVFB-G型)。

二、YFFB-JL耐寒抗拉電纜特點：

　　特別柔軟，尤耐彎折，往返移動，平穩不扭。

　　室內戶外，適應溫度，酸堿油鹽，均能防護。

　　選材嚴格，工藝，性能可靠，壽命長久。

?三、規格型號：

型號	M稱	額定電壓	主要用途	拉力大小于N
YFFB	丁晴聚氯乙烯J緣及護套扁平軟電纜	450/750V	主要用于起重、輸送機、中小型挖掘機、裝卸機	2000/100m
YFFB-F	丁晴聚氯乙烯J緣及護套復合扁平軟電纜	450/750V	主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
YEFPB	乙丙橡膠J緣丁晴聚氯乙烯J緣及護套屏蔽型扁平軟電纜	3.6/6KV	主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
YFFB-L	丁晴聚氯乙烯J緣及護套承拉(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于低層建筑物的電梯和其它移動機械的控制電纜
YFFB-JL	丁晴聚氯乙烯J緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于高層建筑物電梯的控制電纜
YFFB-FJL	丁晴聚氯乙烯J緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜	300/500V	主要用于電梯的控制電纜

　　YFFB-JL耐寒抗拉扁電纜

　　YVFB (普通型)

　　YVFB-G (加強型)

　　YVFBP (屏蔽型)

　　YVFB-TH (三防型)

四、YFFB-JL耐寒抗拉電纜產品主要性能(符合Q/ZB01-2002)

　　電纜額定工作電壓交流450/750V及以下。

　　電纜使用環境溫度為-40℃～70℃。

　　電纜zui小彎曲半徑為電纜小邊長度的10倍。

　　各截面導電線芯20℃直流電阻zui大值(Romax)如下：(符合GB/T3956-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax (Ω/km)	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801

　　各截面J緣線芯70℃J緣電阻zui小值(Rimin)如下：(符合GB5023-1997)

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8

　　成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。

　　J緣及護套zui小抗拉強度10N/mm2，zui小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸zui小伸長率20%。

　　不同環境不同溫度載流量校正系數(Ki)
