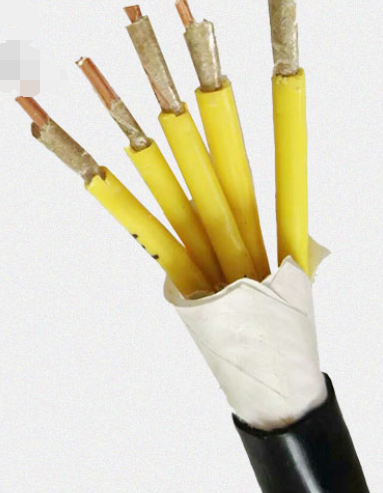

耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33
耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33產品標準： 執行企業標準
耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33產品特點及用途：
耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33具有較高的耐火性能,在火焰燃燒情況下,一一定時間內不出現短路和斷路故障。 因此，當火災發生時能在-定時間內，保障關鍵部位正常供電，有利于滅火及減小損失。無鹵、低煙阻燃耐火電力電纜具備低煙無鹵阻燃電力電纜的一切特性。
在800C及以下火焰環境燃燒，能夠保證通電180min以上，比常規耐火電纜耐火時間延長一倍，更具安全性。
耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33適用于大型建筑、石油、冶金、化工、電力、艦船等要求防火安全較高場合的配電裝置連接。
耐火電纜WLNH-EE WLNH-EE22 WLNH-EE33使用特性
① 額定電壓(AC):Uo/U 0.6/1KV.
② 導體長期允許***高工作溫度：PVC為70℃；XLPE為90℃
③***低環境溫度：固定敷設-40℃；費固定敷設-15℃
④安裝敷設溫度：不低于0℃
⑤耐火特性
|
符合IEC331規定 |
|
符合GB 12666.6規定 |
|
|
|
火焰溫度： |
75幻 |
火焰溫度 |
950*C ?10001 |
火焰溫度：750^-800,0 |
|
燃燒時間： |
3h |
燃焼時閭 |
90mln |
燃燒時間.90min |
|
冷卻時間： |
12h |
附加電壓 |
額定電壓 |
附加電壓.額定電壓 |
|
附加電壓： |
額定電壓 |
附加電流 |
3A |
附加電流 3A |
|
附加電流： |
3A |
A類 |
|
B類 |
⑥電纜允許彎曲半徑
非鎧裝：應不小于電纜外徑的8倍
鎧裝：應不小于電纜外徑的12倍
主要技術性能 ：鹵素氣體釋放量實驗，PH值≥4.3，導率≤10μs/mm
電纜燃燒發煙量試驗，透光率≥60%
電纜耐火試驗，通過IEC60331和GB/T12666.6規定的B類耐火試驗
電纜阻燃試驗，通過IEC60332和t18380.3規定的成束A類（或B類或C類）燃燒試驗
工頻耐壓試驗3500V/5min不擊穿
90℃時絕緣電阻常數K不小于3.67
產品型號及名稱①聚氯乙烯絕緣耐火電力電纜
|
型號 |
產品名稱 |
|
NH-VV |
聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜 |
|
NH-VV22 |
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯耐火電力電纜 |
|
NH-VV32 |
聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
|
WLNH-VE |
銅芯聚氯乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WLNH-VE22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WLNH-VE33 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
DLNH-VV |
銅芯聚氯乙烯絕緣低鹵低煙聚氯乙烯阻燃電力電纜 |
|
DLNH-VV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝低鹵低煙聚氯乙烯護套阻燃耐火電力電纜 |
|
DLNH-VV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝低鹵低煙聚氯乙烯護套阻燃耐火電力電纜 |
|
型號 |
產品名稱 |
|
NH-YJV |
交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜 |
|
NH-YJV22 |
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJV32 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
|
WLNH-YJE |
銅芯交聯聚乙烯絕緣無鹵低煙聚烯烴護套阻燃耐火電力電纜 |
|
WLNH-YJE23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵聚烯烴護套阻燃耐火電力電纜 |
|
WLNH-YJE33 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝低煙無鹵聚烯烴護套阻燃耐火電力電纜 |
|
DLNH-YJV |
銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵聚烯烴護套阻燃耐火電力電纜 |
|
DLNH-YJV22 |
銅芯交聯聚乙烯絕緣細圓鋼絲鎧裝低煙低煙無鹵聚烯烴護套阻燃耐火電力電纜 |
|
DLNH-YJV32 |
銅芯交聯聚乙烯絕緣低煙無鹵聚烯烴護套阻燃耐火電力電纜 |
|
型號 |
產品名稱 |
|
WLNH-EE |
聚烯烴絕緣及護套無鹵低煙耐火電力電纜 |
|
WLNH-EE23 |
聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙耐火電力電纜 |
|
WLNH-EE33 |
聚烯烴絕緣及護套細鋼絲鎧裝無鹵低煙耐火電力電纜 |
|
型號 |
芯數 |
導體標稱截面（mm2） |
|
NH-VV NH-VV22 NH-VV32 NH-YJV NH-YJV22 NH-YJV32 WLNH-YJE DLNH-YJV WLNH-YJE23 DLNH-YJV22 WLNH-YJE33 DLNH-YJV32 WLNH-VE DLNH-VV WLNH-VE2 DLNH-VVJ2 WLNH-VE3 DINH-VV32 WLNH-EE WLNH-EE23 WLNH-EE33 |
1 |
2.5-1000 |
|
2,3,4,5, |
4-300 |
