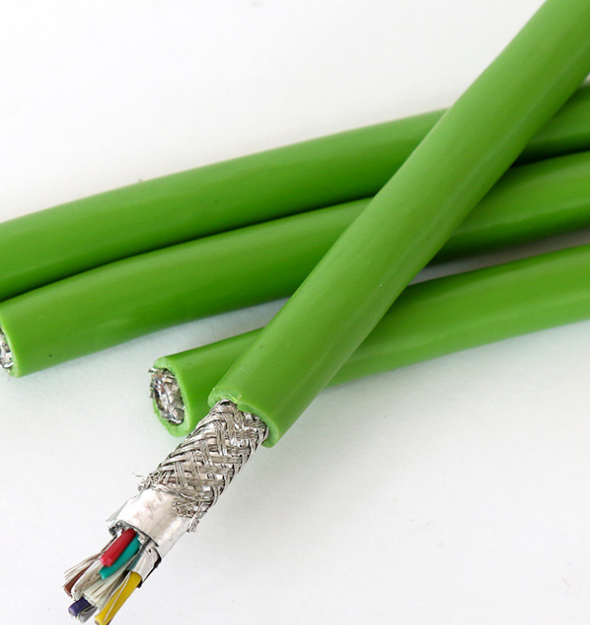

防腐蝕耐高溫控制電纜KFF KFFP KFFP2
防腐蝕耐高溫控制電纜KFF KFFP KFFP2用途:耐防腐蝕高溫控制電纜KFF KFFP KFFP2適用石油、化工、發電、冶金等工礦企業、在耐高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中作電器儀表和自動化控制系統的信號傳輸線。
耐油-防腐蝕-耐高溫控制電纜使用特性：
工作溫度：F46氟塑料J緣不超過200℃；
工作溫度：F46氟塑料J緣不超過200℃；
額定電壓:U0/U:450/750V及以下.
低環境溫度：固定敷設-60℃，非固定敷設-20℃；
小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
低環境溫度：固定敷設-60℃，非固定敷設-20℃；
小彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；
鎧裝電纜應不小于電纜外徑的12倍。
耐油-防腐蝕-耐高溫控制電纜型號及M稱:
|
序號
|
型號
|
M稱
|
|
1
|
KFF
|
F46氟塑料J緣和護套耐高溫防腐控制電纜 |
|
2
|
KFFP
|
F46氟塑料J緣和護套編織屏蔽耐高溫防腐控制電纜 |
|
3
|
KFFP2
|
F46氟塑料J緣和護套銅帶屏蔽耐高溫防腐控制電纜 |
|
4
|
KFF2
|
F46氟塑料J緣和護套鋼帶鎧裝耐高溫防腐控制電纜 |
|
5
|
KFFP22
|
F46氟塑料J緣和護套鋼帶鎧裝編織屏蔽耐高溫防腐控制電纜 |
|
6
|
KFFP2-22
|
F46氟塑料J緣和護套鋼帶鎧裝銅帶屏蔽耐高溫防腐控制電纜 |
|
7
|
KFF32
|
F46氟塑料J緣和護套細鋼絲鎧裝耐高溫防腐控制電纜 |
|
8
|
KFFP32
|
F46氟塑料J緣和護套細鋼絲鎧裝編織屏蔽耐高溫防腐控制電纜 |
|
9
|
KFFP2-32
|
F46氟塑料J緣和護套細鋼絲鎧裝銅帶屏蔽耐高溫防腐控制電纜 |
|
10
|
KFV
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套耐高溫防腐控制電纜 |
|
11
|
KFVP
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套編織屏蔽耐高溫防腐控制電纜 |
|
12
|
KFVP2
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套銅帶屏蔽耐高溫防腐控制電纜 |
|
13
|
KFVR
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套屏蔽耐高溫防腐控制電纜 |
|
14
|
KFVRP
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套編織屏蔽耐高溫防腐控制電纜 |
|
15
|
KFV22
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套鋼帶鎧裝耐高溫防腐控制電纜 |
|
16
|
KFVP22
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套鋼帶鎧裝屏蔽耐高溫防腐控制電纜 |
|
17
|
KFVP2-22
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套銅帶屏蔽鋼帶鎧裝耐高溫防腐控制電纜 |
|
18
|
KFV32
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套細鋼絲鎧裝耐高溫防腐控制電纜 |
|
19
|
KFVP32
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套細鋼絲鎧裝屏蔽耐高溫防腐控制電纜 |
|
20
|
KFVP2-32
|
F46氟塑料J緣105℃阻燃聚氯乙烯護套銅帶屏蔽細鋼絲鎧裝耐高溫防腐控制電纜 |
|
21
|
KFFR
|
F46氟塑料J緣護套屏蔽耐高溫防腐控制電纜 |
|
22
|
KFFRP
|
F46氟塑料J緣護套屏蔽耐高溫防腐屏蔽控制電纜 |
耐油-防腐蝕-耐高溫控制電纜主要技術指標：
|
項目
|
技術指標
|
|||||||||||||||
|
導體
直流 電阻 20℃ |
截面（mm2）
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4.0
|
6.0
|
||||||||
|
導體
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
||
|
導體種類
|
AB類
|
36.0
|
36.7
|
24.5
|
24.8
|
18.1
|
18.2
|
12.1
|
12.2
|
7.41
|
7.56
|
4.61
|
4.70
|
3.08
|
3.11
|
|
|
R類
|
39.0
|
40.1
|
26.0
|
26.7
|
19.5
|
20.0
|
13.3
|
13.7
|
7.98
|
8.21
|
4.95
|
5.09
|
3.30
|
3.39
|
||
|
試驗電壓
|
2500V/1min | |||||||||||||||
|
J緣電阻
|
20℃R≥500MΩ.km | |||||||||||||||
|
阻燃性
|
高于CJ | |||||||||||||||
注:阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
代號M稱和含義：
|
項目
|
代號
|
說明
|
|
系列代號
|
K
|
耐高溫控制電纜
|
|
導體鍍層
|
Y
|
鍍銀
|
|
J緣材料
|
F
F4 |
FEP高工作溫度200℃
PTFE高工作溫度260℃ |
|
屏蔽材料
|
P1
P P2 |
鍍錫銅絲編織
鋼絲編織 銅帶 |
|
護套材料
|
F
V105 |
FEP高工作溫度200℃
105℃阻燃PVC護套 |
|
鎧裝材料
|
22
32 |
鋼帶鎧裝
細鋼絲鎧裝 |
|
規格
|
-
|
芯數×導體截面（N×S）
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6（mm2） |
|
導體種類
（在括號內填寫） |
A
B |
