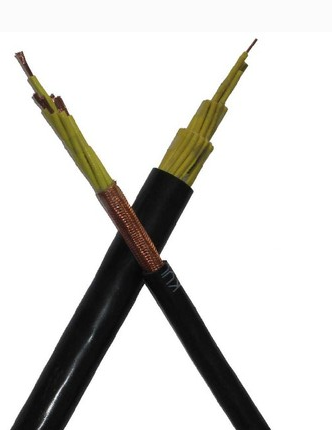

KYJV KYJVP控制電纜
一、產品使用說明
KYJV KYJVP控制電纜是根據GB/T9330.3-2008標準銷售的，電纜適用于交流額定電壓450/750V及以下控制、信號、保護及測量系統等固定敷設場合，主要用于工程建筑、鋼鐵、石油、化工、電廠等行業。
KYJV KYJVP控制電纜工頻額定電壓U0為450/750V，電纜導體的高允許工作溫度為90℃，電纜敷設時環境溫度應不低于0℃，若環境溫度低于0℃，應對電纜進行預熱。/U
KYJV KYJVP控制電纜的推薦允許彎曲半徑: 無鎧裝電纜，應不低于電纜外徑的6倍；鎧裝或銅帶屏蔽電纜應不低于電纜外徑的12倍；屏蔽軟電纜，應不低于電纜外徑的6倍
二、電纜型號及M稱
|
型 號
|
M 稱
|
|
KYJV
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套控制電纜
|
|
KYJVP
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜
|
|
KYJVP2
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜
|
|
KYJVP3
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套鋁塑帶屏蔽控制電纜
|
|
KYJV22
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
|
KYJVP2-22
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
|
|
KYJY
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套控制電纜
|
|
KYJYP
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅絲編織屏蔽控制電纜
|
|
KYJYP2
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅帶屏蔽控制電纜
|
|
KYJYP3
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套鋁塑帶屏蔽控制電纜
|
|
KYJY22
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套鋼帶鎧裝控制電纜
|
|
KYJYP2-22
|
額定電壓450/750V銅芯導體交聯聚乙烯J緣聚烯烴護套銅帶屏蔽鋼帶鎧裝控制電纜
|
三、電纜J緣厚度及電性能
|
導體標稱截面
mm2
|
導體結構
n/mm
|
J緣厚度
mm
|
20℃時導體直流電阻
Max Ω/km
|
70℃時J緣電阻
Min MΩ.km
|
|
|
不鍍錫
|
鍍錫
|
||||
|
0.75
|
1/0.97
|
0.6
|
24.5
|
24.8
|
1.2
|
|
0.75
|
7/0.37
|
0.6
|
24.5
|
24.8
|
1.4
|
|
1.0
|
1/1.13
|
0.6
|
18.1
|
18.2
|
1.1
|
|
1.0
|
7/0.43
|
0.6
|
18.1
|
18.2
|
1.3
|
|
1.5
|
1/1.38
|
0.6
|
12.1
|
12.2
|
1.1
|
|
1.5
|
7/0.52
|
0.6
|
12.1
|
12.2
|
1.0
|
|
2.5
|
1/1.78
|
0.7
|
7.41
|
7.56
|
1.0
|
|
2.5
|
7/0.68
|
0.7
|
7.41
|
7.56
|
0.9
|
|
4
|
1/2.25
|
0.7
|
4.61
|
4.70
|
0.85
|
|
4
|
7/0.85
|
0.7
|
4.61
|
4.70
|
0.77
|
|
6
|
1/2.76
|
0.7
|
3.08
|
3.11
|
0.7
|
|
6
|
7/1.04
|
0.7
|
3.08
|
3.11
|
0.65
|
|
10
|
7/1.35
|
0.7
|
1.83
|
1.84
|
0.65
|
