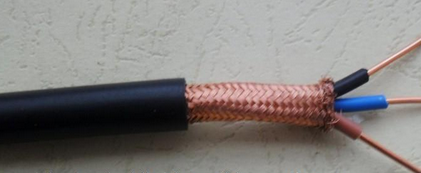

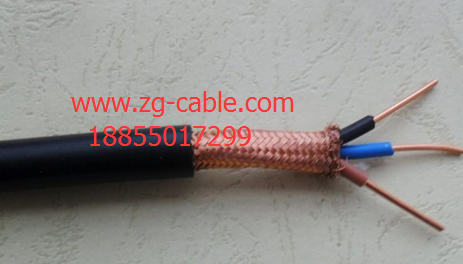

KFFP耐油屏蔽電纜
一.適用范圍
KFFP耐油屏蔽電纜適用于冶金、石油、化工以及發電廠等工礦企業，在高溫條件下和惡劣環境中（如酸、堿、油水低溫條件）作為各種電器、儀表及自動裝置之連接線，供交流額定電壓450/750伏及以下控制、監控及保護電路行裝場合下使用。
KFFP耐油屏蔽電纜適用于冶金、石油、化工以及發電廠等工礦企業，在高溫條件下和惡劣環境中（如酸、堿、油水低溫條件）作為各種電器、儀表及自動裝置之連接線，供交流額定電壓450/750伏及以下控制、監控及保護電路行裝場合下使用。
二.型號及M稱：
|
序號
|
型號
|
M稱
|
|
1
|
KFF
|
氟塑料J緣和護套控制電纜
|
|
2
|
KFFP
|
氟塑料J緣和護套屏蔽控制電纜
|
|
3
|
KFFR
|
氟塑料J緣和護套控制軟電纜
|
|
4
|
KFFRP
|
氟塑料J緣和護套屏蔽控制軟電纜
|
|
5
|
KFV
|
氟塑料J緣聚氯乙烯護套控制電纜
|
|
6
|
KFVP
|
氟塑料J緣聚氯乙烯護套屏蔽控制電纜
|
|
7
|
KFVR
|
氟塑料J緣聚氯乙烯護套控制軟電纜
|
|
8
|
KFVRP
|
氟塑料J緣聚氯乙烯護套屏蔽控制軟電纜
|
|
9
|
KFV22
|
氟塑料J緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
|
10
|
KFVP22
|
氟塑料J緣聚氯乙烯護套鋼帶鎧裝屏蔽控制電纜
|
|
11
|
KFVR22
|
氟塑料J緣聚氯乙烯護套鋼帶鎧裝控制軟電纜
|
|
12
|
KFVRP22
|
氟塑料J緣聚氯乙烯護套鋼帶鎧裝屏蔽控制軟電纜
|
|
13
|
KFFV22
|
氟塑料J緣和內護套聚氯乙烯外護套鋼帶鎧裝控制電纜
|
|
14
|
KFFRV22
|
氟塑料J緣和內護套聚氯乙烯外護套鋼帶鎧裝控制軟電纜
|
三.使用特性：
1、額定電壓：交流Uo/U；450/750V
2、工作溫度：序號1～4 -60～+200℃
序號5～14 -15～+105℃
3、J緣電阻（20℃）不低于50MΩ·km
4、導體線芯直流電阻（20℃）符合GB3956-97規定
5、無鎧裝電纜允許彎曲半徑不小于電纜外徑的6倍，鎧裝電纜允許彎曲半徑不小于電纜外徑的12倍。
6、低安裝敷設溫度：序號1～4 -45℃
序號5～14 0℃
2、工作溫度：序號1～4 -60～+200℃
序號5～14 -15～+105℃
3、J緣電阻（20℃）不低于50MΩ·km
4、導體線芯直流電阻（20℃）符合GB3956-97規定
5、無鎧裝電纜允許彎曲半徑不小于電纜外徑的6倍，鎧裝電纜允許彎曲半徑不小于電纜外徑的12倍。
6、低安裝敷設溫度：序號1～4 -45℃
序號5～14 0℃
四.規格尺寸參考數據：
|
序號
|
標稱截面
|
導體線芯規格
|
導體線芯規格
|
電纜芯數
|
||
|
序號
1，2，5，6，9，10，13 |
序號
3，4，7，8，11，12，14 |
序號
1～4 |
序號
5～8 |
序號
9～14 |
||
|
1
2 3 4 5 |
0.2
0.5 0.75 1.0 1.5 2.5 |
1/0.52
1/0.80 1/1.0 1/1.13 1/1.38 1/1.76 |
7/0.20
16/0.20 19/0.23 24/0.20 19/0.26 32/0.20 19/0.32 30/0.25 49/0.26 |
2～44
2～30 2～19 2～16 2～14 2～8 |
2～61
|
7～37 7～37 7～37 4～37 |
