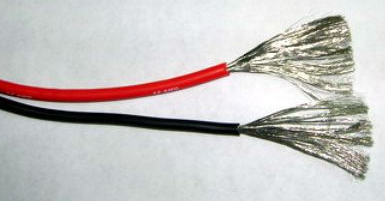

KFFRX耐高溫屏蔽電纜
1.產品特點及用途
KFFRX耐高溫控制電纜適用于交流額定電壓（UO/U）450/750V及以下控制、監控回路、保護線路等場合，具有耐高、低溫、耐酸堿、耐油及腐蝕性氣體和高阻燃等優異性能，廣泛適用于石油、化工、電力、冶金等行業在高溫及惡劣環境中作電器、儀表、自動控制系統的傳輸線。
2.產品執行標準
KFFRX耐高溫控制電纜執行標準:參照:GB/T9330-2008標準.
3.使用特性
1．交流額定電壓（UO/U):450/750V
2．電纜導體長期允許工作溫度為200℃和260℃兩種,聚氯乙烯護套電纜環境溫度不超過105℃。
3．低環境溫度：固定敷設 -60℃，非固定敷設 -15℃。
4. 安裝敷設溫度： 氟塑料J緣及護套的電纜敷設溫度不低于 -25℃；氟塑料J緣聚氯乙烯護套的電纜敷設溫度不低于0℃。
5. 小彎曲半徑：非鎧裝電纜不小于電纜外徑的8倍； 鎧裝電纜不小于電纜外徑的16倍。
4. 2.產品執行標準
KFFRX耐高溫控制電纜主要技術指標
|
項 目 |
技術指標 |
||||||||
|
20℃時導體直流 |
導體種類 |
截面(mm2) |
|||||||
|
0.50 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
|||
|
A、B類 |
鍍錫 |
36.7 |
24.8 |
18.2 |
12.2 |
7.56 |
4.70 |
3.11 |
|
|
不鍍錫 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
||
|
R類銅芯 |
鍍錫 |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
5.09 |
3.39 |
|
|
不鍍錫 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
||
|
試驗電壓 |
3000 V/5min |
||||||||
|
J緣電阻 |
20℃≥1000MΩ·km |
||||||||
|
阻燃特性 |
符合國標GB/T18380.3-2001的規定 |
||||||||
5.產品型號及M稱
|
產品型號 |
產品M稱 |
|
KFV |
單股銅芯氟塑料J緣105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVP |
單股銅芯氟塑料J緣銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFV22 |
單股銅芯氟塑料J緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVP22 |
單股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVX |
單股鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVP1X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFV22X |
單股鍍錫銅芯氟塑料J緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVP1-22X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制電纜 |
|
KFVR |
多股銅芯氟塑料J緣105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVRP |
多股銅芯氟塑料J緣銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVR22 |
多股銅芯氟塑料J緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVRP22 |
多股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVRX |
多股鍍錫銅芯氟塑料J緣105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVRP1X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVR22X |
多股鍍錫銅芯氟塑料J緣內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFVRP1-22X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝105℃阻燃聚氯乙烯護套耐高溫控制軟電纜 |
|
KFF |
單股銅芯氟塑料J緣氟塑料護套耐高溫控制電纜 |
|
KFFP |
單股銅芯氟塑料J緣銅絲編織總屏蔽氟塑料護套耐高溫控制電纜 |
|
KFF24 |
單股銅芯氟塑料J緣內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
|
KFFP24 |
單股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
|
KFFX |
單股鍍錫銅芯氟塑料J緣氟塑料護套耐高溫控制電纜 |
|
KFFP1X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽氟塑料護套耐高溫控制電纜 |
|
KFF24X |
單股鍍錫銅芯氟塑料J緣內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
|
KFFP1-24X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制電纜 |
|
KFFR |
多股銅芯氟塑料J緣氟塑料護套耐高溫控制軟電纜 |
|
KFFRP |
多股銅芯氟塑料J緣銅絲編織總屏蔽氟塑料護套耐高溫控制軟電纜 |
|
KFFR24 |
多股銅芯氟塑料J緣內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
|
KFFRP24 |
多股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
|
KFFRX |
多股鍍錫銅芯氟塑料J緣氟塑料護套耐高溫控制軟電纜 |
|
KFFRP1X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽氟塑料護套耐高溫控制軟電纜 |
|
KFFR24X |
多股鍍錫銅芯氟塑料J緣內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
|
KFFRP1-24X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝氟塑料護套耐高溫控制軟電纜 |
|
KFG |
單股銅芯氟塑料J緣硅橡膠護套耐高溫控制電纜 |
|
KFGP |
單股銅芯氟塑料J緣硅橡膠護套耐高溫控制電纜 |
|
KFGP25 |
單股銅芯氟塑料J緣內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
|
KFGP25 |
單股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
|
KFGX |
單股鍍錫銅芯氟塑料J緣硅橡膠護套耐高溫控制電纜 |
|
KFGP1X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽硅橡膠護套耐高溫控制電纜 |
|
KFG25X |
單股鍍錫銅芯氟塑料J緣內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
|
KFGP1-25X |
單股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制電纜 |
|
KFGR |
多股銅芯氟塑料J緣硅橡膠護套耐高溫控制軟電纜 |
|
KFGRP |
多股銅芯氟塑料J緣銅絲編織總屏蔽硅橡膠護套耐高溫控制軟電纜 |
|
KFGR25 |
多股銅芯氟塑料J緣內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
|
KFGRP25 |
多股銅芯氟塑料J緣銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
|
KFGRX |
多股鍍錫銅芯氟塑料J緣硅橡膠護套耐高溫控制軟電纜 |
|
KFGRP1X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽硅橡膠護套耐高溫控制軟電纜 |
|
KFGR25X |
多股鍍錫銅芯氟塑料J緣內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
|
KFGRP1-25X |
多股鍍錫銅芯氟塑料J緣鍍錫銅絲編織總屏蔽內鋼帶鎧裝硅橡膠護套耐高溫控制軟電纜 |
注：根據用戶設計需求，也可以銷售“P2型”、“P3型”電纜。

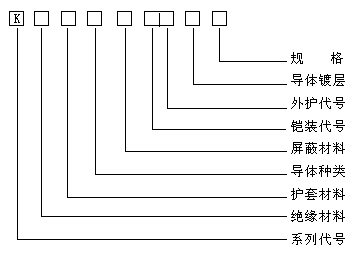

6.型號說明
|
項 目 |
代 號 |
說 明 |
|
系列代號 |
K |
控制電纜 |
|
J緣材料 |
F |
氟塑料 |
|
護套材料 |
V |
105℃阻燃聚氯乙烯 |
|
鎧裝代號 |
2 |
鋼帶鎧裝 |
|
外護代號 |
2 |
105℃阻燃聚氯乙烯外護層 |
|
屏蔽材料 |
/ |
無屏蔽可省略 |
|
導體鍍層 |
/ |
無鍍層（可省略） |
|
導體種類 |
A |
單根導體（可省略） |
|
規格 |
- |
芯數×導體標稱截面(mm2) |
