RS-485截面不一樣，傳輸的距離不一樣.以RS-485-24AWG電纜（線徑為0.51mm）為例，當數據信號速率降低到90Kbit/S以下時，假定大允許的信號損失為6dBV時，則電纜長度被限制在1200m，當數據信號速率為600Kbit/S時，采用24AWG電纜，大電纜長度是200m，若采用19AWG電纜（線徑為0.91mm）則電纜長度將可以大于200m；若采用28AWG 電纜（線徑為0.32mm）則電纜長度只能小于200m。
如果傳輸距離達不到以上數字，除了布線環境干擾惡劣外，那就是電纜的質量問題。
普通網線UTP、STP，嚴格來說也是不能滿足RS485協議的傳輸要求。撇開網線的機械強度、耐環境性能不說，只說電性能，一般網線的特性阻抗通常為100歐姆，而RS485要求的匹配阻抗須在120歐姆以上（個別的如ProfiBus則達到150歐姆）。當數據在高速率傳輸的情況下，線路就呈現傳輸線效應，此時負載的特性阻抗須與輸出相匹配，否則，就會(huì )導致信號回波反射、系統不能正常工作。即使某些情況下，可以通過在末端并聯匹配電阻等方法來實現阻抗匹配，但長遠來說，一旦該電阻因某種原因改變而會(huì )重新發生故障，再說，此種方法還會(huì )帶來增大系統功率消耗的弊端。
RVVP、KVVP這類的線材，雖然有屏蔽網，但其PVCJ緣的介質損耗實在讓人無法忍受，更難實現高速遠距離傳輸！

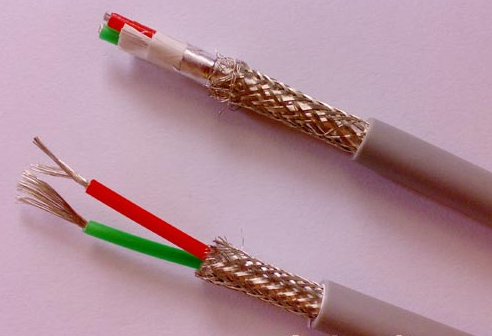

當高速、遠距離通信，或者處于干擾惡劣的工業環境下，選擇傳輸介質就顯得十分重。采用阻抗相匹配的RS485電纜有利于降低信號的回波反射；其雙絞對稱、多重隔離屏蔽等特的結構，通過正確的接地，提高了信道的抗干擾性能；其高頻低衰減的特性，可實現信號長線傳輸距離大化！其靈活的組合形式、多種護套更可適用不同的場合。
如果傳輸距離達不到以上數字，除了布線環境干擾惡劣外，那就是電纜的質量問題。
普通網線UTP、STP，嚴格來說也是不能滿足RS485協議的傳輸要求。撇開網線的機械強度、耐環境性能不說，只說電性能，一般網線的特性阻抗通常為100歐姆，而RS485要求的匹配阻抗須在120歐姆以上（個別的如ProfiBus則達到150歐姆）。當數據在高速率傳輸的情況下，線路就呈現傳輸線效應，此時負載的特性阻抗須與輸出相匹配，否則，就會(huì )導致信號回波反射、系統不能正常工作。即使某些情況下，可以通過在末端并聯匹配電阻等方法來實現阻抗匹配，但長遠來說，一旦該電阻因某種原因改變而會(huì )重新發生故障，再說，此種方法還會(huì )帶來增大系統功率消耗的弊端。
RVVP、KVVP這類的線材，雖然有屏蔽網，但其PVCJ緣的介質損耗實在讓人無法忍受，更難實現高速遠距離傳輸！
當高速、遠距離通信，或者處于干擾惡劣的工業環境下，選擇傳輸介質就顯得十分重。采用阻抗相匹配的RS485電纜有利于降低信號的回波反射；其雙絞對稱、多重隔離屏蔽等特的結構，通過正確的接地，提高了信道的抗干擾性能；其高頻低衰減的特性，可實現信號長線傳輸距離大化！其靈活的組合形式、多種護套更可適用不同的場合。
