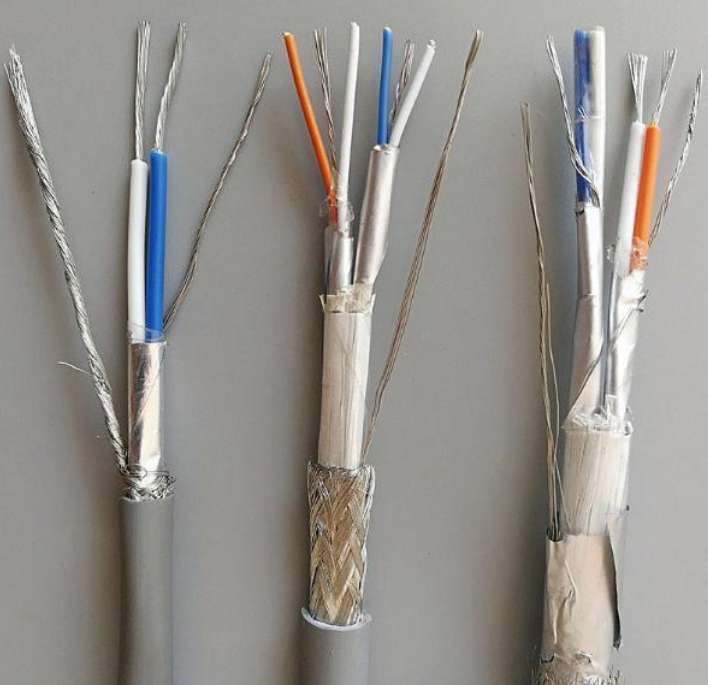

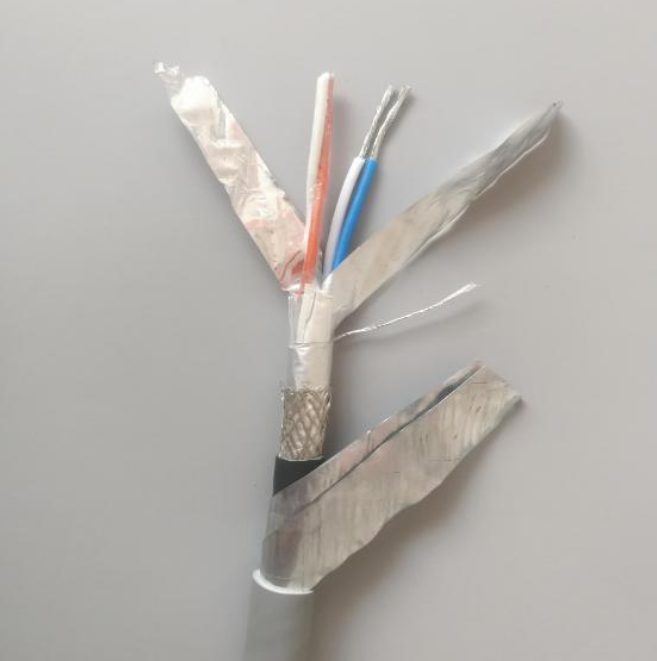

屏蔽雙絞電纜RS485-2*1.0 技術指標:
屏蔽雙絞電纜RS485-2*1.0 適用于自動化領域，適合遠距離的數字通信，支持多節點，遠距離的高靈敏的接受信號. 一般為阻抗匹配120Ω. （STP-120Ω）而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜. （ASTP-120Ω）
屏蔽雙絞電纜RS485-2*1.0 長期允許工作溫度不超過70℃,電纜的敷設溫度應不低于0℃,外徑(D)小于25mm電纜的允許彎曲半徑,應不小于電纜外徑的4倍;外徑(D)為25mm及以上的電纜的允許彎曲半徑,應不小于電纜外徑的6倍.
屏蔽雙絞電纜RS485-2*1.0 規格
R－連接用軟電纜(電線)，軟結構。
V－絕緣聚氯乙烯。Y-聚乙烯絕緣
S－雙絞型。 (電線)，軟結構。
P－編織屏蔽, P2－銅帶屏蔽 ,P22－鋼帶鎧裝
22－2號鎧裝電纜
0.5－電纜的電壓等級
屏蔽雙絞電纜RS485-2*1.0 是普通屏蔽銅芯聚氯乙烯絕緣絞型連接軟電線。
簡單的說,RVVP是直排線,RVSP是絞線,就是把線絞在一起.
RVSP系列在RVS的基礎上再加上一層銅絲屏蔽網,因此在減少信號的傳輸損耗,屏蔽外界干擾方面比RVS系列效果更好,但由于增加了銅絲屏蔽網,它的成本也比RVS系列高出許多.常被用于那些對傳輸的信號要求很高的場合.
屏蔽雙絞電纜規格：
|
1對）2芯型號 |
（2對）4芯型號 |
（3對）6芯型號 |
|
2x0.2 |
4x0.2 |
6x0.2 |
|
2x0.3 |
4x0.3 |
6x0.3 |
|
2x0.5 |
4x0.5 |
6x0.5 |
|
2x0.75 |
4x0.75 |
6x0.75 |
|
2x1.0 |
4x1.0 |
6x1.0 |
|
2x1.5 |
4x1.5 |
6x1.5 |
|
2x2.0 |
4x2.0 |
6x2.0 |
|
2x2.5 |
4x2.5 |
6x2.5 |
|
（4對）8芯型號 |
（5對）10芯型號 |
（6對）12芯型號 |
|
8x0.2 |
10x0.2 |
12x0.2 |
|
8x0.3 |
10x0.3 |
12x0.3 |
|
8x0.5 |
10x0.5 |
12x0.5 |
|
8x0.75 |
10x0.75 |
12x0.75 |
|
8x1.0 |
10x1.0 |
12x1.0 |
|
8x1.5 |
10x1.5 |
12x1.5 |
|
8x2.0 |
10x2.0 |
2x2.0 |
|
8x2.5 |
10x2.5 |
12x2.5 |
