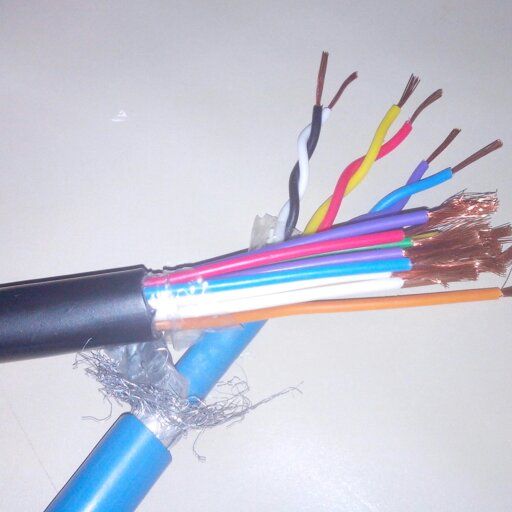

RS485---ASTP120歐 0.6/1KV  1*3*2.5制作工藝：

導體：鍍錫銅絲，50根0.25mm，直徑：2.1mm。RS485---ASTP120RS485---ASTP120歐

J緣：厚度：0.7mm，顏色：紅、黃、蘭，外徑：3.5mm。

絞合：填充絞合，節距18-25倍，繞包后外徑：7.7mm。

屏蔽層1：鋁塑復合帶，覆蓋率：大于等于20%。

屏蔽層2：鍍錫銅絲，密度：大于等于85%。外徑：8.4mm。

保護層：PP帶或PE帶，覆蓋率：大于等于20%。外徑：9.4mm。

RS485---ASTP120RS485---ASTP120歐鎧裝層：雙鋼帶繞包，厚度0.2mm，覆蓋率：大于等于20%，外徑：10.2mm。

外護套：灰色或蘭色PVC，厚度：大于等于1.5mm，護套后外徑：13.2mm。

一、 簡介
485HOP接口轉換器是RS232至RS485轉換器，可將發送數據TD和接收數據RD轉換成差分半雙工RS485信號，使RS232信號傳輸距離大大加長，是隔離點到多點通信的佳選擇。本轉換器無需外接電源，自用串口轉換電源，完全光電隔離，使串口工作更加放心、穩定，亦無需RTS信號控發，保證軟件的廣泛適應性。
二、 主要特性
◆ 超小體積、高度隔離技術
◆ 有效串口供電技術，RS485---ASTP120RS485---ASTP120歐無需外接電源
◆ 接收發送自動轉換，無需RTS控制，軟件兼容廣泛。
◆ 內置600w抗雷擊保護和±15KV靜電防護
◆ 自動休眠技術（shutdown），延長產品壽命
◆ 智能負載技術，可傳輸1200m（1200bps）以上
◆ 高速轉換技術，確保傳輸DC－115.2kbps
三、 性能參數
◆ 接口兼容EIA/TIARS485---ASTP120RS485---ASTP120歐的RS232標準和RS485標準半雙工通信，透明接口

1.5 RS485 總線安裝布線注意事項

● 采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應

盡量短，以便使引出線中的反射信號對總線信號的影響低。

● 注意總線特性阻抗的連續性，在阻抗不連續點就會(huì )發生信號的反射。下列幾種情況易產

生這種不連續性：總線的不同區段采用了不同電纜、某一段總線上有過多收發器緊靠在

一起安裝，再者是過長的分支線引出到總線。

● RS485 總線當空閑或開路時，會(huì )導致接收器誤觸發。因此接收器一端應加偏置電阻，將

總線設定在一個確定的狀態。RS485---ASTP120RS485---ASTP120歐

● RS485 總線長距離通訊時由于阻抗不匹配會(huì )引起信號反射，須在電纜的末端跨接一個

與電纜的特性阻抗同樣大小的終端電阻（通常為120 Ω ），使電纜的阻抗連續。

● RS485 接地注意事項：

1） 共模干擾問題：RS-485 接口采用差分方式傳輸信號方式，系統只需檢測兩線之間的

電位差就可以了。RS-485 收發器共模電壓范圍為-7～+12V。當網絡(luò )線路中共模電壓超出此范圍時就會(huì )影響通信的穩定可靠，甚至損壞接口。

2） EMI 電磁干擾問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有

一個低阻的返回通道（信號地），就會(huì )以輻射的形式返回源端，整個總線就會(huì )像一

個巨大的天線向外輻射電磁波。

因此整個RS-485 網絡(luò )須有一條低阻的信號地將兩個接口的工作地連接起來，使

共模干擾電壓被短路。RS485---ASTP120RS485---ASTP120歐

● RS485 總線長距離通訊時易受強信號干擾，所以應加保護措施，可選擇的方法如下：

1） 隔離保護方法：

采用高頻變壓器、光耦等元件實現接口的電氣隔離。將瞬態高壓轉移到隔離接口中的電隔離層上，不會(huì )產生損害性的浪涌電流，起到保護接口的作用。

2） 旁路保護方法：

利用瞬態抑制元件（如TVS、MOV、氣體放電管等）將危害性的瞬態能量旁路到大地。

● RS485 總線上每個通信節點上RS485---ASTP120RS485---ASTP120歐采取保護措施，如：在每個節點的A、B 線上串聯一個10

歐姆的隔離電阻，可以防止某個節點損壞后影響整條線路的通信功能。

1.6 RS485 總線節能方法

● 減小每幀數據發送量。

● 收發器處于空閑模式時須關閉它的發送驅動器，以減小功率消耗。

● 選擇具有失效保護功能的低功耗器件（不需加偏置電阻）。

● 通訊距離短、通訊速率不高的場合不需加終端電RS485---ASTP120RS485---ASTP120歐阻。

● 網絡(luò )終端采用RC 阻容匹配或肖特基二管方式代替終端電阻可有效減小電流消耗。
