一、適用范圍
適用于Ⅱ類放心等下，高允許額定電壓1.8kV(線芯對線芯，非接地系統)直流電壓、PV系統中DC側使用。也可適用于PV系統中工頻額定電壓0.6/1kV交流電壓系統中使用。在PV系統中將太陽能直接轉化成電量。電纜能抗紫外線、耐溫、并且可以作為與太陽能蓄電池的單連接使用，因為電纜有很好的耐氣候性，電纜同樣也可以在室外使用，但不能直埋地下與水下敷設。
DC側（DC side）：光伏裝置中從光伏電池到光伏換流器直流端子之間的部分；
PV系統（Photovoltaic system）：光伏系統（太陽能系統）。
二、使用特性
額定電壓 直流系統為： DC 1.8kV；
交流系統U0/U為： AC 0.6/1 kV。
電纜導體的高允許工作溫度： 移動 90℃ ；固定敷設 120℃ 。
電纜允許低的工作環境溫度： -40℃ 。
電纜彎曲半徑：應不小于電纜外徑的6倍。
成品電纜能通過低溫拉伸試驗、耐濕熱試驗、耐酸堿試驗、耐UV（紫外線）老化試驗、耐臭氧試驗、耐氣候周期性試驗、動態穿透試驗以及燃燒試驗和無鹵特性試驗。
三、型號及M稱
| 型號 |
M 稱 |
執行標準 |
|

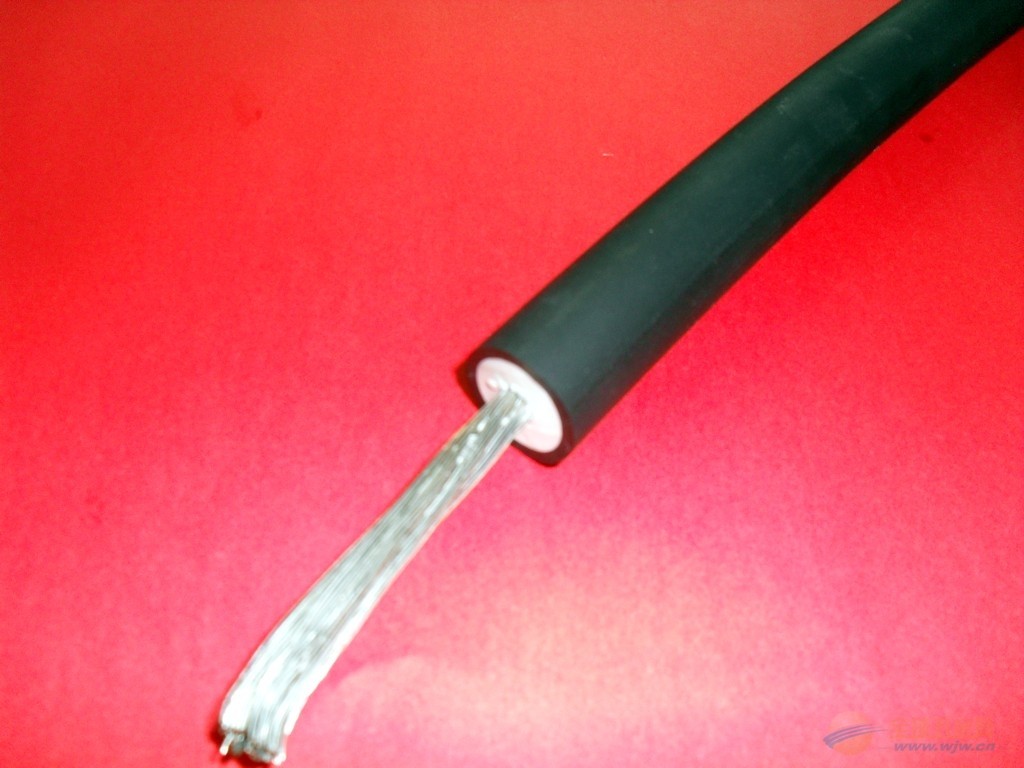

PV1-EJEJR
DC 1.8kV
|
額定直流電壓1.8kV低煙無鹵阻燃交聯聚烯烴J緣及護套PV-光伏組件用軟電纜 |
Q/75230256-2.12-2011 |
|
PV-EJEJR
AC 0.6/1kV
|
額定交流電壓0.6/1kV低煙無鹵阻燃交聯聚烯烴J緣及護套太陽能光伏發電用軟電纜 |
四、銷售范圍
| 型號 |
額定電壓
kV
|
芯 數
N
|
標稱截面
mm2
|
| PV1-EJEJR |
DC 1.8kV |
1 |
1.5～70 |
| PV-EJEJR |
AC 0.6/1kV |
1～2 |
1.5～70 |
