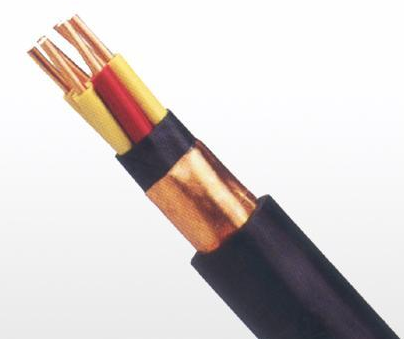

WLZR－YYP低煙無鹵屏蔽電纜
一、LZR－YYP低煙無鹵屏蔽電纜用途：LZR－YYP低煙無鹵屏蔽電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中芯、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。
二、LZR－YYP低煙無鹵屏蔽電纜使用特性：
1.阻燃性和不延燃性?xún)?yōu)異。
2.燃燒時發煙量 甚 少，不產生有毒氣體，不產生腐蝕性氣體。
3.具有一定的機械物理與電氣性能，能滿足電纜的使用要求。
三、LZR－YYP低煙無鹵屏蔽電纜產品執行標準：
GB/T12706-2008 、IEC601034
四、型號M稱
二、LZR－YYP低煙無鹵屏蔽電纜使用特性：
1.阻燃性和不延燃性?xún)?yōu)異。
2.燃燒時發煙量 甚 少，不產生有毒氣體，不產生腐蝕性氣體。
3.具有一定的機械物理與電氣性能，能滿足電纜的使用要求。
三、LZR－YYP低煙無鹵屏蔽電纜產品執行標準：
GB/T12706-2008 、IEC601034
四、型號M稱
|
M稱
|
型號
|
|
WLZR－YYP
|
聚乙烯J緣低煙無鹵阻燃聚烯烴護套屏蔽電力電纜
|
|
WLZR－YJY
|
輻照交聯聚乙烯J緣低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZR－YWY
|
低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZR－YJWY
|
輻照交聯低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZR－YY23
|
聚乙烯J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZR－YJY23
|
輻照交聯聚乙烯J緣鋼帶鎧帶低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZ－YWY23
|
低煙無鹵阻燃聚烯烴J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜
|
|
WLZ－YJWY23
|
輻照交聯低煙無鹵阻燃聚烯烴J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套電力電纜
|
六、使用特性
1 、額定電壓為：相電壓 / 線電壓是600/1000V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：無鎧裝層的電纜，應為電纜外徑的 6 倍；有鎧裝或銅帶屏蔽結構的電纜，應為電纜外徑的 12 倍；有屏蔽結構的電纜，應為電纜外徑的 6 倍。
七、技術性能
1 、導體直流電阻見表 3 。
1 、額定電壓為：相電壓 / 線電壓是600/1000V 。
2 、高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的小彎曲半徑：無鎧裝層的電纜，應為電纜外徑的 6 倍；有鎧裝或銅帶屏蔽結構的電纜，應為電纜外徑的 12 倍；有屏蔽結構的電纜，應為電纜外徑的 6 倍。
七、技術性能
1 、導體直流電阻見表 3 。
|
標稱截面 mm2
|
0.75
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
|
20 ℃ 直流電阻
≤Ω /km |
24.5
|
18.1
|
12.1
|
7.41
|
4.61
|
3.08
|
1.83
|
2 、J緣電阻
90 ℃ 時J緣體積電阻率ρ≥ 1011 Ω • cm ；
90 ℃ 時J緣電阻常數 K i ≥ 0.367M Ω• km 。
3 、耐壓試驗
電纜經受 3500V 交流電壓試驗， 5min 內不擊穿。
4 、 燃燒試驗
成束燃燒試驗：通過 GB/T18380.3-2001 規定的成束燃燒試驗（ A 類、 B 類、 C 類）；
燃燒煙密度試驗：透光率 ≥ 60% ；
燃燒氣體腐蝕性試驗： PH 值 ≥ 4.3 ，電導率≤ 10µS/mm 。
5 、J緣熱延伸試驗 （ 200 ℃ ， 0.2MPa ， 15min ）
負荷下伸長率 ≤ 175% ，冷卻后長期變形率 ≤ 25% 。
6 、J緣和護套的力學性能
交聯聚烯烴J緣：原始抗張強度 ≥ 10MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
聚烯烴護套： 原始抗張強度 ≥ 9MPa ；原始斷裂伸長率 ≥125% ；
老化后抗張強度變化率≤± 30% ；老化后斷裂伸長率 ≤±30% 。
