WDZ-RYJSP電纜，WDZ-RYJSP低煙無鹵屏蔽電纜線

產品參考標準Product Reference Standard

JB/T10491-2004額定電壓450/750V及以下交聯聚烯烴J緣電線和電纜

Cross-linked Polyolefin Insulated wires and cables of up to and including 450/750V

GB/T19666-2005阻燃和耐火電線電纜通則

Flame retardant and fire resistant wires and cables

JB/T10707-2007熱塑性無鹵低煙阻燃電纜料

Low-smoke halogen-free thermoplastic compounds for flame retardant cables

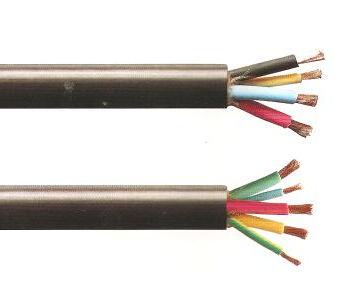

電纜結構圖Cable Construction

產品型號及M稱ProductModeland Name

型　號

Model

M　稱

Name

WDZ(A、B、C、D)-RYY

無鹵低煙阻燃聚烯烴J緣及護套軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)-RYJY

無鹵低煙阻燃交聯聚烯烴J緣聚烯烴護套軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated Polyolefin sheathed flexible cable

WDZ(A、B、C、D)-RYJYJ-105

耐溫105℃無鹵低煙阻燃交聯聚烯烴J緣及護套軟電纜

Heat resistant 105℃Low-Smoke Halogen-Free and Flame Retardant

Cross-linked Polyolefin insulated and sheathed flexible cable

WDZ(A、B、C、D)N-RYY

無鹵低煙阻燃聚烯烴J緣及護套耐火軟電纜

Low-Smoke Halogen-Free and Flame Retardant

Polyolefin insulated and sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJY

無鹵低煙阻燃交聯聚烯烴J緣聚烯烴護套耐火軟電纜

Low-Smoke Halogen-Free and Flame Retardant Cross-linked

Polyolefin insulated Polyolefin sheathed fire resistant flexible cable

WDZ(A、B、C、D)N-RYJYJ-105

耐溫105℃無鹵低煙阻燃交聯聚烯烴J緣及護套耐火軟電纜

Heat resistant 105℃ Low-Smoke Halogen-Free and Flame Retardant Cross-linked Polyolefin insulated and sheathed fire resistant flexible cable

用途Application

適用于額定電壓300/500V及以下有耐熱要求的固定布線和電力、電子設備內部連接線。

It apply to the fixed wiring or electronic and electrical equipment connecting wire of heat resistant requirement which up to and including 300/500V.

使用要求Operating requirement

（1）額定電壓U0/U：300/500V

Rated voltage U0/U: 300/500V

（2）導體高允許工作溫度：

Maximum admissible operating temperature of conductor：

型號

Model

導體高允許工作溫度

Maximum admissible operating temperature of conductor

WDZ(A、B、C、D)-RYY

70℃

WDZ(A、B、C、D)-RYJY

90℃

WDZ(A、B、C、D)-RYJYJ-105

105℃

WDZ(A、B、C、D)N-RYY

70℃

WDZ(A、B、C、D)N-RYJY

90℃

WDZ(A、B、C、D)N-RYJYJ-105

105℃

（3）敷設時環境溫度：≥0℃。

The ambient temperature of cable：≥0℃.

（4）電纜的允許彎曲半徑：≮6D，mm

allowable bending radius of the cable：≮6D，mm

D——電纜外徑，mm

D——overall diameter of cable，mm

主要性能Main Characteristic

（1）20℃導體直流電阻符合GB/T3956-2008的要求

The 20℃ D.C resistance of conductor should accord with GB/T3956-2008.

（2）J緣材料性能：

Insulation material characteristic:

J緣材料

Insulation material

型號

Type

抗張強度N/mm2

tensile strength

斷裂伸長率％

elongation at break

聚烯烴(PO)

Polyolefin

WDZ(A、B、C、D)-RYY

WDZ(A、B、C、D)N-RYY

≥9.0

≥150％

交聯聚烯烴(XLPO)

Cross-linked Polyolefin

WDZ(A、B、C、D)-RYJY

WDZ(A、B、C、D)N-RYJY

WDZ(A、B、C、D)-RYJYJ-105

WDZ(A、B、C、D)N-RYJYJ-105

≥9.0

≥120％

（3）成品電纜電壓試驗：A.C. 2000V電壓，持續5分鐘不擊穿。

Completed cable voltage test: AC2000V, last 5 minute no breakdown.

（4）阻燃性能要求：

Bunched flame-retardant requirement:

阻燃性能符合GB/T18380.33~36(idt. IEC60332-3-22~25)，即成束阻燃A、B、C、D類。

flame-retardant comply with GB/T18380.33~36(idt. IEC60332-3-22~25)

（5）無鹵特性要求：

Halogen-Free requirement:

無鹵(低腐蝕性)

Halogen-Free(Low corrosive)

試驗方法

Test method

放出氣體酸度(PH值)

Acidity of gases evolved (PH)

放出氣體電導率µs/mm

Conductivity of gases evolved

≥4.3

≤10

GB/T17650.2 idt. IEC60754-2

（6）低煙特性要求

Low-smoke requirement:

小透光率%

Min. light transmittance

試驗方法

Test method

≥60

GB/T17651.1~2 idt. IEC61034-1~2

一、產品說明：

1、WDZN-RYJS-2*1.5低煙無鹵電纜用途：

WDZN-RYJS-2*1.5低煙無鹵電纜適用于固定敷設在交流50Hz、電壓等在1kV及以下的輸配電線路上作輸送電能用；無鹵低煙阻燃電纜主要用于發電廠、石油化工、鋼鐵廠、隧道、造紙、變電站及電子計算機中芯等有阻燃要求高的場合。
 2：WDZN-RYJS-2*1.5低煙無鹵電纜特點：
 （1） 無鹵酸氣體釋出。
 （2） 發煙少。
 （3） 產生腐蝕氣體較少。
 （4） 阻燃性能好。

3、無鹵低煙阻燃電纜主要技術性能：
（1） 成品電纜的阻燃性能符合IEC60332-3標準規定。
（2） 無鹵低煙材料指標：
  a、鹵酸氣體逸出量（mg/g）為0。
  b、PH值≥4.3。
  c、電導率μs≤10。
  d、毒性指數≤5。
（3） 無鹵低煙阻燃材料氧指數不小于30。
（4） 成品電纜按IEC1034標準測定透光率不小于60%

二、電氣性能：

1、 交流額定電壓：（U₀/U）450/750V

2、 低環境溫度：-50℃

3、 耐溫等：90℃、105℃、125℃、。

三、產品用途：

廣泛應用于儀器儀表，航天航空，電力冶煉，化工，船舶，車輛，食品機械，家用電器等等。

四、產品型號及規格：
