一、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵耐火電纜執行標準：企業標準
二、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵耐火電纜的說明
低煙無鹵屏蔽電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。
低煙無鹵阻燃電纜具有難以著火并具有阻止或蔓延的能力，而且，一旦著火，它具有無鹵，低煙，無毒，無腐蝕等特性。適用于如高層建筑，賓館，醫院，地鐵，核電站，隧道，發電廠，礦山，石油，化工等。
低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警，消防設備，排煙設備，以及緊急通道運輸，照明等應急設施的供電線路中需要耐火的場所。
（1）、低煙無鹵耐火電纜的阻燃等級
根據GB/T18380.3-2002規定的試驗條件，低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級。
|
阻燃等級 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
碳化高度 |
自息時間 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）、低煙無鹵耐火電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚烯烴材
料，所以組成電纜的所有材料都不含鹵素。電纜燃燒時釋放的煙霧量很少，它不會(huì )產生很濃的酸霧，有毒氣體，毒性很小。

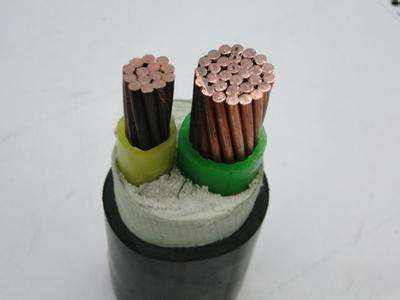

三、產品結構：
四、低煙無鹵電纜產品表示方法
（1）、低煙無鹵電纜型號由燃燒特性代號和電纜型號兩部分組成
燃燒特性
|
名稱 |
代號 |
|
阻燃A級 |
ZA |
|
阻燃B級 |
ZB |
|
阻燃C級 |
ZC |
|
阻燃D級 |
ZD |
|
耐火 |
N |
|
低鹵低煙 |
WD |
用途代號
|
名稱 |
代號 |
|
電力 |
省略 |
|
控制 |
K |
|
布線 |
B |
材料代號
|
名稱 |
代號 |
|
銅導體 |
省略 |
|
交聯聚乙烯絕緣 |
YJ |
|
聚烯烴護套 |
Y（E） |
（2）、產品用型號，額定電壓，芯數，標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯絕緣絕緣聚烯烴護套阻燃B類低煙無鹵電纜，3芯，240m㎡。
表示為：WDZB-YJY 600/1000V 3*240 Q/TEC16.05-2005
五、電纜的型號及名稱。 見表
|
型號 |
名稱 |
阻燃級別 |
芯數 |
截面m㎡ |
額定電壓V |
|
WDZ-KYJY （WDZ-KYJE） |
交聯聚乙烯聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 （WDZ-KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WWDZB-YJY WDZ-KYJYP2 （WDZ-KYJEP2） |
交聯聚乙烯絕緣鋼帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 （WDZB-YJY） |
交聯聚乙烯絕緣鋼帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY （WDZN-KYJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 （WDZN--KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 （WDZN-KYJEP2） |
交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJY （WDZ-YJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 （WDZ-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY （WDZN-YJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 （WDZN-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
六、WDZN-KYJYP2 WDZN-KYJEP2低煙無鹵屏蔽電纜適用特性
1、 控制電纜的額定電壓U。/U為450/750V。
2、 電纜長期允許工作溫度不超過90℃。
3、 安裝時環境溫度不宜低于0℃
4、 電纜安裝時的zui小彎曲半徑
A、 低煙無鹵阻燃，耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
B、 低煙無鹵阻燃，耐火電力電纜的zui小彎曲半徑。見下表：（D電纜的外徑）
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時zui小彎曲半徑 |
20D |
15D |
15D |
12D |
5、 多芯電纜中性線導體標稱截面。見下表：
|
主絕緣線芯導體標稱截面mm2 |
中性線導體標稱截面 |
|
|
3+1，3+2，4+1芯 |
等4，5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
90 |
50 |
90 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、 單芯電纜導電線芯為圓形，16 mm2及以上者可以緊壓。多芯電纜線芯截面為35 mm2及一下者，其線芯為圓形，線芯截面為50 mm2及以上者為扇形，瓦型，或半圓形。四芯電纜中第四芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6 mm2及以下者允許由單根導體構成，10 mm2及以上者由多根單線組成。成型導體（扇形，瓦型或半圓形）應當緊壓。
七、主要性能
1、 低煙無鹵阻燃型
1） 阻燃性能應能通過GB18380的成束電纜燃燒試驗。試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m，或單根垂直燃燒試驗。
2） 鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度（1L水中PH≥4.3 電導率值應不超過10us/mm）
3） 煙密度試驗應能通過GB/T17651.2-1998電纜或光纖在特點條件下燃燒的煙密度測定（透光率的zui小值≥60%）
4） 導體直流電阻符合GB/T3956的規定
5） 工頻耐壓試驗：電力電纜應經受3500V，5min不擊穿?？刂齐娎|應經受3000V，5min不擊穿。
6） 應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試驗后試樣表面應無目力可見裂紋。
2、 低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纖的線路完整性試驗中的規定，在750℃，90min燃燒，2A熔絲不容斷。
八、交貨長度
電纜的交貨長度應不小于100 m,,計量誤差應不大于±0.5%。根據雙方協議，允許以任何長度的電纜交貨
九、包裝標志及運輸
1、 電纜可采用成圈或成盤包裝。當采用成盤包裝時，電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300 m m，端頭上應用電纜封套可靠密封。
2、 成盤包裝時，每根電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
