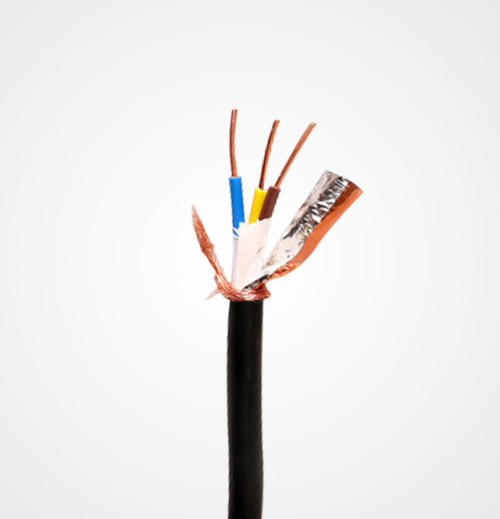

WDZ-KYJEP2低煙無鹵屏蔽電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。
一、產品執行標準:企業標準Q/TY1012-2008
二、WDZ-KYJEP2低煙無鹵屏蔽電纜說明
低煙無鹵電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。
WDZN-KYJY低煙無鹵耐火電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等。 除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
（1）、低煙無鹵電纜的阻燃等級
根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級
表1
|
阻燃等級 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
炭化高度 |
自熄時間 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |
（2）、低煙無鹵阻燃電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚稀烴材料，所以組成電纜的所有材料都不含鹵素，電纜燃燒時釋放的煙霧量很少，它不會(huì )產生很濃的酸霧、有毒氣體，毒性很小。
三、WDZN-KYJY低煙無鹵耐火電纜產品表示方法
1、低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
|
燃燒特性代號 名稱代號阻燃A級ZA阻燃B級ZB阻燃C級ZC阻燃D級ZD耐火N無鹵低煙WD
|
用途代號 名稱代號電力省略控制K布線B
|
材料代號 名稱代號銅導體省略交聯聚乙烯絕緣YJ聚稀烴護套Y（E）
|
（2）產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2 ，表示為WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓600/1000V 交聯聚乙烯絕緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯，240mm2，表示為 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓450/750V交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2，表示為WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
五、WDZN-KYJY低煙無鹵耐火電纜的型號及名稱見表2
表2
|
型 號 |
名 稱 |
阻燃級別 |
芯數 |
截面mm2 |
額定電壓v |
|
WDZ-KYJY |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJY22 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2 |
交聯聚乙烯銅帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJYP2-22 |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJY22 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2 |
交聯聚乙烯絕緣銅帶屏蔽烯烴護套耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJYP2-22 |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套耐火低煙無鹵控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJY |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJY22 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-400 |
600/1000 |
|
WDZN-YJY |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJY22 |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵電力電纜 |
A、B、C、D |
1-5 |
1.5-400 |
600/1000 |
六、WDZN-KYJY低煙無鹵耐火電纜使用特性
（1）電力電纜的額定電壓U0/U為0.6/1KV,控制電纜的額定電壓U0/U為450/750V
（2）電纜長期允許工作溫度不超過90℃
（3）安裝時環境溫度不宜低于0℃。
（4）電纜安裝時的zui小彎曲半徑:
a、低煙無鹵阻燃、耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
b、低煙無鹵阻燃、耐火電力電纜的zui小彎曲半徑見表3
表3
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時zui小彎曲半徑 |
20D |
15D |
15D |
12D |
D-電纜的外徑
5、多芯電纜中性線導體標稱截面見表4
表4
|
主絕緣線芯導體標稱截面/mm2 |
中性線導體標稱截面/mm2 |
|
|
3+1、3+2、4+1芯 |
等4、5芯 |
|
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
95 |
50 |
95 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中第4芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形、瓦形或半圓形）應當緊壓。
七、WDZN-KYJY低煙無鹵耐火電纜主要性能
1、低煙無鹵阻燃型
1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.或單根垂直燃燒試驗. 2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度 （1L水中PH≥4.3 電導率值應不超過10us/mm）
3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定（透光率的zui小值≥60%）
4）、導體直流電阻符合GB/T3956的規定
5）、工頻耐壓試驗：電力電纜應經受3500V、5min不擊穿?？刂齐娎|應經受3000V，5min不擊穿。
6）、應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下或光纜的線路完整性實驗中的規定，在750℃ 90min燃燒，2A熔絲不熔斷。
