適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。
執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
使用特性：
1、 阻燃、耐火低煙無鹵電纜長期允許工作溫度90℃
2、阻燃、耐火低煙無鹵電纜敷設溫度不低于0℃
3、推薦彎曲半徑:阻燃、耐火低煙無鹵控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。阻燃、耐火低煙無鹵電力電纜：?jiǎn)涡倦娎|彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍
2、 電纜型號、名稱
型號
名稱

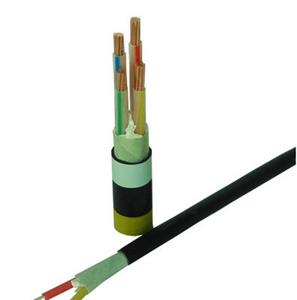

阻燃、耐火低煙無鹵電力電纜
WDZ-YJY
銅芯交聯聚乙烯絕緣無鹵低煙阻燃電力電纜（也可做鋁芯W(wǎng)DZ-YJLY）
WDZ-YJY23
銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜（也可做鋁芯W(wǎng)DZ-YJLY23）
WDZ-YJY33
銅芯交聯聚乙烯絕緣鋼絲鎧裝無鹵低煙阻燃電力電纜（也可做鋁芯W(wǎng)DZ-YJLY33）
WDZN-YJY
銅芯交聯聚乙烯絕緣無鹵低煙阻燃耐火電力電纜
WDZN-YJY23
銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜
WDZN-YJY33
銅芯交聯聚乙烯絕緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜

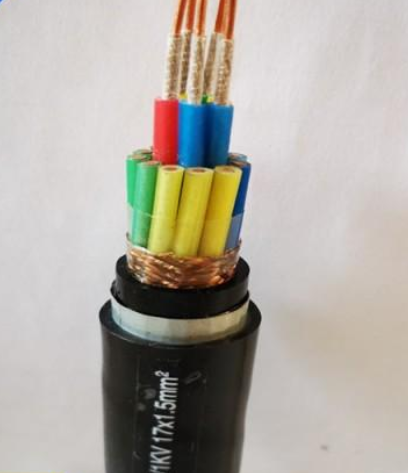

阻燃、耐火低煙無鹵控制電纜
WDZ-KYJY
銅芯交聯聚乙烯絕緣無鹵低煙阻燃控制電纜
WDZ-KYJYP
銅芯交聯聚乙烯絕緣銅絲屏蔽無鹵低煙阻燃控制電纜
WDZ-KYJYP2
銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜
WDZ-KYJYP2-23
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZ-KYJY33
銅芯交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙阻燃控制電纜
WDZN-KYJY
銅芯交聯聚乙烯絕緣無鹵低煙阻燃耐火控制電纜
WDZN-KYJYP2
銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜
WDZN-KYJYP2-23
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
阻燃、耐火低煙無鹵電纜規格表：
|
型號 |
額定電壓 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
WZD-KYJY KYJYP |
600/1000V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
WZD-KYJYP2 KYJY33 |
4-61芯 |
||||||||
|
WDZN-KYJY |
|
2-61芯 |
|||||||
|
WDZN-KYJYP2 KYJYP2-23 |
4-61芯 |
||||||||
|
WDZ-YJY YJLY |
單芯：2.5mm2~500mm2 |
||||||||
|
WDZ-YJY23 YJLY23 |
|||||||||
|
WDZ-YJY33 YJLY33 |
|||||||||
|
WDZN-YJY YJY23 |
|||||||||
|
WDZN-YJY33 |
|||||||||
1、 導體直流電阻符合GB/T3956的規定
2、90度絕緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5min絕緣不擊穿
4、阻燃、耐火低煙無鹵電纜性能指標：
2、
|
試驗項目 |
單位unit |
性能要求 |
試驗方法 |
|
煙密度試驗 |
% |
60 |
GB/T17651-1998 |
|
腐蝕性試驗 |
μS/mm |
4.3 |
GB/T17650.2-1998（idtIEC60754） |
|
鹵化氫氣體含量 |
mg/g |
小于等于5 |
GB/T17650.1-1998（idtIEC60754） |
|
成束試驗 |
min |
A B C |
GB/T18380.3-2001（替代replace for GB12666.5-90） |
產品規格：
|
標稱截面mm2 |
0.5 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
|
芯數 |
2-81 |
2-81 |
2-81 |
2-50 |
2-37 |
2-20 |
2-19 |
2-14 |
2-10 |
名詞術語解釋?zhuān)?/span>
低煙：在規定的試驗條件下，試樣受熱分解貨燃燒釋放出的煙比較少，符合規定的指標特性。
無鹵：在規定的試驗條件下，試樣燃燒時釋放的鹵化氣體氫氣體的含量極少，甚至沒有，符合規定的指標特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
