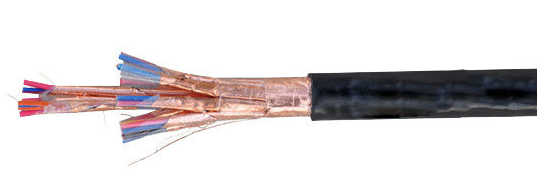

WDZN -DJYP3VP3-22低煙無鹵屏蔽電纜
產品信息
一、用途：WDZN -DJYP3VP3-22低煙無鹵屏蔽電纜阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中芯、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。
二、WDZN -DJYP3VP3-22低煙無鹵屏蔽電纜使用特性：
1.阻燃性和不延燃性?xún)?yōu)異。
2.燃燒時發煙量甚少，不產生有毒氣體，不產生腐蝕性氣體。
3. 低煙無鹵電纜WDZR－DJYY(R)P具有一定的機械物理與電氣性能，能滿足電纜的使用要求。
三、產品執行標準：WDZN -DJYP3VP3-22低煙無鹵屏蔽電纜執行：GB9330-88 、TICW 6-2009
四、型號M稱
1．低煙無鹵阻燃計算機電纜
|
型號 |
M稱 |
|
WDZN－DJYY(R)P |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織總屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYPY(R) |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYPY(R)P |
低煙無鹵阻燃聚烯烴J緣和護套銅絲編織分屏總屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYY(R)P2 |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包總屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYP2Y(R) |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYP2Y(R)P2 |
低煙無鹵阻燃聚烯烴J緣和護套銅帶繞包分屏總屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYDYD(R)P3 |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包總屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYDP |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏計算機用屏蔽耐火(軟)電纜 |
|
WDZN－DJYDP |
低煙無鹵阻燃聚烯烴J緣和護套鋁塑復合帶繞包分屏總屏計算機用屏蔽耐火(軟)電纜 |
|
鋼帶鎧裝電纜在型號后加22，屏蔽可采用鍍錫銅絲，基本型號略 |
|
型號/M稱/性能
|
型號 |
電纜M稱 |
敷設方式 |
|
WDZN -DJYPV |
銅芯聚乙烯J緣，對絞銅絲編織屏蔽，聚氯乙烯護套電子計算機耐火電纜 |
1、固定敷設在室內、電纜溝或管道內。 2、電纜長期工作溫度： -20oC~65oC3、電纜敷設溫度不低于0OC，彎曲半徑不小于電纜外徑的10倍。 |
|
WDZN -DJYP2V |
銅芯聚乙烯J緣，對絞銅帶屏蔽，聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP3V |
銅芯聚乙烯J緣，對絞鋁／塑料薄膜復合屏蔽，聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP2VP2 |
銅芯聚乙烯J緣，對絞銅帶屏蔽，銅帶總屏蔽聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP3VP3 |
銅芯聚乙烯J緣，對絞鋁／塑料薄膜復合屏蔽，鋁／塑薄膜復合帶總屏蔽，聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYPV22 |
銅芯聚乙烯J緣，對絞銅絲編織屏蔽，鋼帶鎧裝／聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP2V22 |
銅芯聚乙烯J緣，對絞銅帶屏蔽，鋼帶鎧裝／，聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP3V22 |
銅芯聚乙烯J緣，對絞鋁／塑復合帶屏蔽/鋼帶鎧裝／，聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP2V22P2 |
銅芯聚乙烯J緣，對絞銅帶屏蔽，銅帶總屏蔽/鋼帶鎧裝／聚氯乙烯護套電子計算機耐火電纜 |
|
|
WDZN -DJYP3V22P3 |
銅芯聚乙烯J緣，對絞鋁／塑復合帶屏蔽，鋁／塑復合帶總屏蔽/鋼帶鎧裝，聚氯乙烯護套電子計算機耐火電纜 |
型號規格
|
型號 |
額定電壓U./V |
對數 |
標稱截面 |
|
WDZN-DJYPV DJYP2V DJYP3V |
300/500 |
1,2,3,4,5,6,7,8,9,10, 12,14,16,19,24,27,30,37 |
0.75,0.8,1.0, 1.5,2.5 |
|
DJYP2VP2 DJYP3VP3 |
2,3,4,5,7,8,9,10,12,14, 16,19,24,27, 30,37 |
||
|
DJYPV22 DJYP2V22 DJYP3V22 DJYP2V22P2 DJYP3V22P3 |
1,2,3,4,5,6,7,8,9,10,12, 14,16,19,24,27,30,37 |
型號命M方法
1.電子計算機電纜的產品型號是按照電線，電纜產品型號編制方法確定的它是由以下幾部分組成。
|
類別/用途 |
導體 |
J緣 |
屏蔽 |
內護套 |
鋼帶 |
外護套 |
|
例如：
|
WDZN |
DJ |
|
Y |
P |
V |
P2.） |
|
低煙無鹵耐火 |
電子計算機 |
（銅導體省略 |
聚乙烯 |
銅絲編織屏蔽 |
聚氯乙烯 |
銅（帶 |
技術特性
1、耐火電纜外徑，截面
2、產品的電氣性能和物理機械性能與普通******產品相同；
3、耐火電纜的載流量和類似型號的電纜相同；
4、耐火實驗標準采用IEC331。
