WDZ-BPYJVTP2低煙無鹵屏蔽電纜
一、產品用途
WDZ-BPYJVTP2低煙無鹵屏蔽電纜是根據變頻器與電機相匹配的結構特點以及電磁兼容（EMC）、分布電容、波阻抗等技術要求一體化設計制造，符合現代變頻器技術發展要求，并摒棄傳統普通電力電纜原有結構而采用新型對稱（3+3）屏蔽結構，是一種具有變頻配套性好的產品，用于變頻器與電機之間的電力傳輸
二、型號M稱
|
型 號 |
M 稱 |
|
BPYJVP |
銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽變頻器用電力電纜 |
|
BPYJVP1 |
銅芯交聯聚乙烯J緣聚氯乙烯護套鍍錫銅絲屏蔽變頻器用電力電纜 |
|
BPYJVP2 |
銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVTP2 |
銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲纏繞，銅帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVTP3 |
銅芯交聯聚乙烯J緣聚氯乙烯護套銅絲纏繞，鋁塑復合帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVP1-2 |
銅芯交聯聚乙烯J緣聚氯乙烯護套鍍錫銅絲編織，銅帶繞包屏蔽變頻器用電力電纜 |
|
BPYJVP1-3 |
銅芯交聯聚乙烯J緣聚氯乙烯護套鍍錫銅絲編織，鋁塑復合帶屏蔽變頻器用電力電纜 |
|
BPYJVP2/22 |
銅芯交聯聚乙烯J緣聚氯乙烯護套銅帶繞包屏蔽鎧帶鎧裝變頻器用電力電纜 |
|
WDZ-BPYJYP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJVTP2 |
銅芯交聯聚乙烯J緣,銅絲纏繞，銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJVTP3 |
銅芯交聯聚乙烯J,銅絲纏繞，鋁塑復合帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1 |
銅芯交聯聚乙烯J緣鍍錫銅絲編織屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP2 |
銅芯交聯聚乙烯J緣銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1-2 |
銅芯交聯聚乙烯J緣鍍錫銅絲編織，銅帶繞包屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP1-3 |
銅芯交聯聚乙烯J緣鍍錫銅絲編織，鋁塑復合帶屏蔽無鹵低煙阻燃變頻器用電力電纜 |
|
WDZ-BPYJYP2/23 |
銅芯交聯聚乙烯J緣銅帶繞包屏蔽鋼帶鎧裝無鹵低煙阻燃變頻器用電力電纜 |
三、WDZ-BPYJVTP2低煙無鹵屏蔽電纜型號規格
|
型號 |
芯數 |
電壓等/kV |
主線芯標稱截面/mm2 |
中性線芯標稱截面/mm2 |
|
BPYJVP |
3+3 |
0.6/1 |
4 |
1.0 (0.75) |
四、WDZ-BPYJVTP2低煙無鹵屏蔽電纜使用特性
1、電纜導體長期允許高工作溫度為90℃ 。
2、短路時（長持續時間不超過5s），電纜導體高溫度不超過250℃
3、繞包屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的15倍，纏繞屏蔽型電纜敷設的彎曲半徑不小于電纜外徑的20倍。

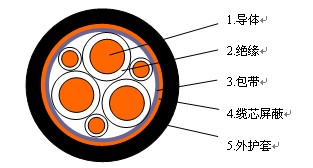

五、結構示意圖
六、產品特性
1、具有較小的J緣介質損耗，具有優良的熱老化性能；
2、具有較強的耐電壓沖擊性，能經受高速、頻繁變頻時的脈沖電壓；
3、具有良好的屏蔽性能，其屏蔽傳輸阻抗在100MHz范圍以?xún)炔淮笥?span lang="EN-US">1Ω/m；
4、電纜結構緊湊、圓整，用電放心性高，對稱的三加三電纜結構設計，具有比四芯電纜更穩定的傳輸性能；
5、可降低變頻器輸出中存在的高次諧波的不良影響，降低電機噪聲，提高電機的轉矩效率；
6、可實現電機輸入電源功率因素的改善，減輕其容量；
7、抑制了由于電源電壓瞬間提升造成電容兩端電壓的升高，而使變頻器產生過電壓保護。
七、交貨長度
1、交貨電纜長度不小于
2、根據雙方協議，允許任何長度的電纜交貨。
3、長度計量誤差不超過±0.5%。
