一：產品特點及用途

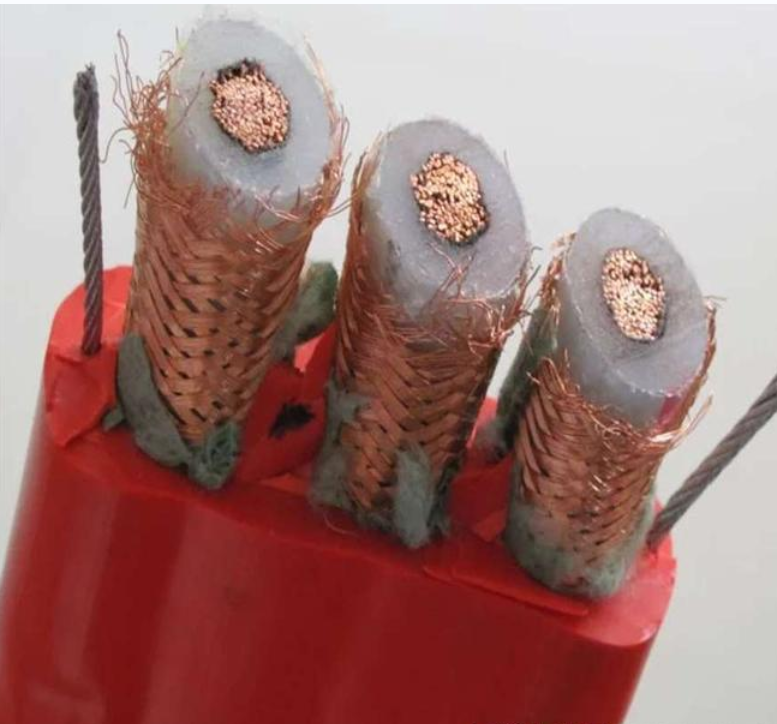

扁平軟電纜BPYGGPBF NH-BPYGGPBF具有良好的抗干擾性，使得變頻電機傳輸電能時能夠穩定傳輸而不會(huì )受到干擾同時也不會(huì )干擾到其它設備的運行，變頻電纜的結構包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性。
二：產品執行標準：企業標準，阻燃耐火特性試驗執行GB12666-90標準
三： 扁平軟電纜BPYGGPBF NH-BPYGGPBF使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度：硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及名稱
表1
|
ZA-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽A類阻燃硅橡膠護套高溫變頻電纜 |
|
ZA-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽A類阻燃硅橡膠護套高溫變頻軟電纜 |
|
ZB-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽B類阻燃硅橡膠護套高溫變頻電纜 |
|
ZB-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽B類阻燃硅橡膠護套高溫變頻軟電纜 |
|
ZC-BPGGP |
銅芯導體硅橡膠絕緣銅絲編織屏蔽C類阻燃硅橡膠護套高溫變頻電纜 |
|
ZC-BPGGPR |
銅芯導體硅橡膠絕緣銅絲編織屏蔽C類阻燃硅橡膠護套高溫變頻軟電纜 |
|
型號 |
名稱 |
|
BPFFP |
銅芯導體氟塑料絕緣銅絲編織屏蔽氟塑料護套高溫變頻電纜 |
|
BPFFPR |
銅芯導體氟塑料絕緣銅絲編織屏蔽氟塑料護套高溫變頻軟電纜 |
|
BPFFP2 |
銅芯導體氟塑料絕緣銅帶屏蔽氟塑料護套高溫變頻電纜 |
|
BPFFP2R |
銅芯導體氟塑料絕緣銅帶屏蔽氟塑料護套高溫變頻軟電纜 |
|
型號 |
名稱 |
|
BPYGGPBF |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫扁平電纜 |
|
NH-BPYGGPBF |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫扁平防火電纜 |
|
BPGGP |
硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGGP2 |
硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGPP2 |
硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGGP3 |
硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP |
硅橡膠絕緣丁晴護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP2 |
硅橡膠絕緣丁晴護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFPP2 |
硅橡膠絕緣丁晴護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPGVFP3 |
硅橡膠絕緣丁晴護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFP |
氟46絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜。 |
|
BPFFP2 |
氟46絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜。 |
|
BPFFPP2 |
氟46絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜 |
|
BPFFP3 |
氟46絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜。 |
|
BPVVP |
聚氯乙烯絕緣和護套銅絲編織屏蔽變頻電力電纜。 |
|
BPVVP2 |
聚氯乙烯絕緣和護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVPP2 |
聚氯乙烯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPVVP3 |
聚氯乙烯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
|
BPYJVP |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽變頻電力電纜。 |
|
BPYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVPP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包屏蔽變頻電力電纜。 |
|
BPYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜。 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。
五：代號名稱和含義
表2
|
代號 |
代號含義 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠絕緣或護套 |
|
F |
F46絕緣或護套 |
|
V |
聚氯乙烯絕緣或護套 |
|
YJ |
交聯聚乙烯絕緣 |
|
VF |
丁晴護套 |
|
P(P1) |
銅編織屏蔽(鍍錫編織屏蔽) |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
