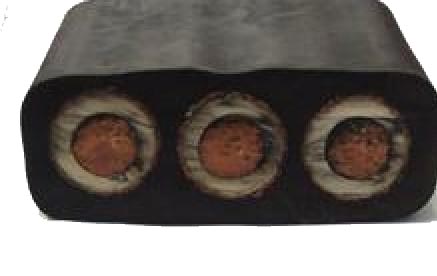

YJGCFPB高壓扁電纜YFPB扁平軟電纜
技術參數：
線芯長期允許工作溫度為85℃。
電纜導體高額定溫度為90℃。
短路時（長持續時間不超過5秒）電纜導體的高溫度不超過250℃。
電纜允許低環境溫度：-33℃。
電纜允許小彎曲半徑：用于固定設備時為6D；以自由活動方式連接時為10D；用電纜盤收放時為12D；用轉向導輪時為15D（其中D為電纜直徑）。
| 型號 | 芯數×標稱截面（mm2） | 導體結構 | 平均外形尺寸 | 20 ℃導體外形電阻≤ （Ω/km） | 參考重量（kg/km） | |
| 銅芯 | 鍍錫銅芯 | |||||
| YJGCFPB－10KV | 3×16＋3×16/3 | 126/0.04 | （70－75）×（31－33） | 1.21 | 1.24 | 3700 |
| 3×25＋3×16/3 | 196/0.40 | （76－81）×（33－35） | 0.780 | 0.795 | 4300 | |
| 3×35＋3×16/3 | 276/0.40 | （79－84）×（34－36） | 0.554 | 0.565 | 4800 | |
| YJGCFPB－6KV | 3×16＋3×16/3 | 126/0.04 | （62－64）×（27－28） | 1.21 | 1.24 | 2815 |
| 3×25＋3×16/3 | 196/0.40 | （66－69）×（29－31） | 0.780 | 0.795 | 4100 | |
| 3×35＋3×16/3 | 276/0.40 | （70－73）×（30－33） | 0.554 | 0.565 | 4750 | |
| 3×50＋3×16/3 | 396/0.40 | （76－79）×（32－35） | 0.386 | 0.393 | 6300 | |
| 3×70＋3×25/3 | 360/0.50 | （82－85）×（34－37） | 0.272 | 0.277 | 7380 | |
| 3×95＋3×35/3 | 475/0.50 | （88－92）×（36－39） | 0.206 | 0.210 | 7800 | |
| 3×120＋3×35/3 | 608/0.50 | （96.5－100）×（39－41） | 0.161 | 0.164 | 9500 |
|
