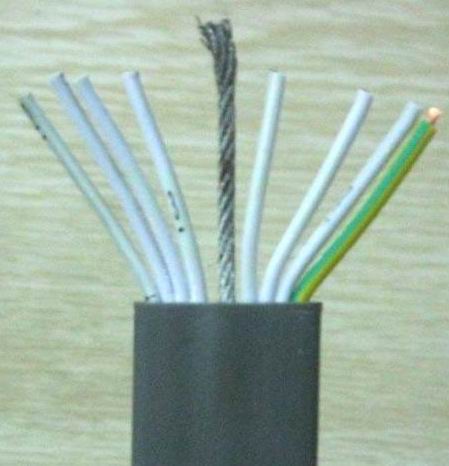

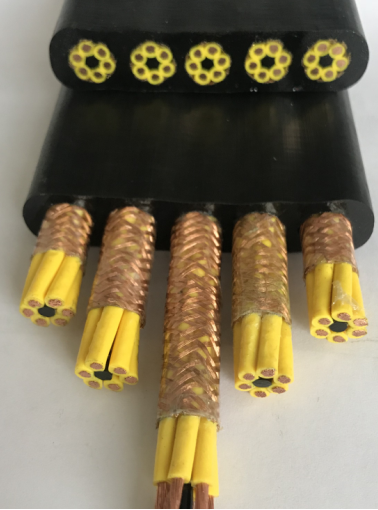

YFBPG鋼絲加強型銅絲屏蔽扁電纜YBPJ扁平軟電纜
1、交流額定電壓：Uo/U=450V/750V Uo任一主導體和地之間電壓有效值 U任二相導體之間有效值
2、使用電壓： 交流系統： <1.1額定電壓
直流系統： <1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91
直流系統： <1.5額定電壓
3、線芯長期工作溫度：≤65℃
4、產品標準： Q/32028AQ001-91
二、 扁平電纜產品M稱、用途
| 型號 | M稱 | 允許溫升 | 適用范圍 |
| YBP-J | 天然丁苯J緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YFBPG | 天然丁苯J緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
| YBP | 天然丁苯J緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YB | 天然丁苯J緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBFP | 天然丁苯J緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 電纜具有不延燃性 |
| YBF | 天然丁苯J緣和氯丁護套扁平軟電纜 | 70°C | |
| 型號M稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF非延燃性移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃性扁形橡套電纜同YBF具有阻燃性 | 型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |
三、 扁平電纜技術參數
| 規格 | 導體結構 | 電纜參考數據 | 20°C小J緣電阻MΩ | ||||
| 外徑上限(寬度×厚度) | 近似重量 | 20°C大直流電阻 | |||||
| 芯數×截面積mm2 | 根數、直徑mm | YB YBF YBZ mm |
YB YBF YBZ Kg/Km |
不鍍錫 Ω/KM |
鍍錫 Ω/KM |
YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
