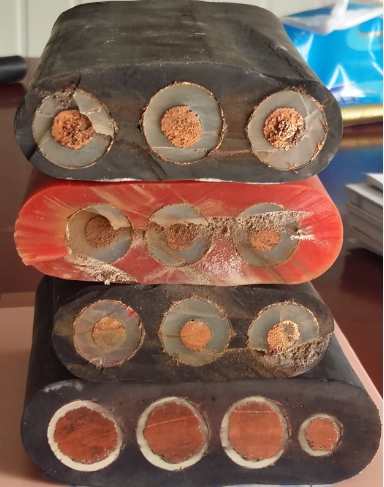

YVFB? YVFBP? YVFBG扁平軟電纜
一.產品介紹：
YVFB? YVFBP? YVFBG扁平軟電纜用于動力傳輸及控制電纜，廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統(tǒng)、港口機械。
二.產品特點：
YVFB? YVFBP? YVFBG扁平軟電纜具有耐寒、柔軟、耐磨、防油等特性。
比圓電纜的彎曲半徑小，節(jié)省安裝空間。
可多根線纜重疊捆綁使用。
芯線單排一字型排列時：懸掛長度＞40m移動速度＞2m/s 建議增加承力鋼絲或紡綸紗
芯線梅花型絞合排列時：懸掛長度＞80m移動速度＞4-10m/s建議增加承力鋼絲
三YVFB? YVFBP? YVFBG扁平軟電纜結構：
導體：采用多股柔性無氧銅絲符合DIN VDE 0295等J5
J緣：更優(yōu)耐油、阻燃丁晴混合體顏色：彩色線芯或編碼線芯接地黃綠芯線
護套：更優(yōu)耐油、阻燃丁晴混合體顏色：黑色或灰色
四.電氣特性：
額定電壓：U0/U 300/500 V
測試電壓: U 2500V
溫度范圍：℃移動安裝：-15℃～+70℃
固定安裝：-30℃～+70℃
|
型號
|
芯數
|
截面
|
近似寬度mm
|
近似厚度mm
|
近似密度(kg/km)
|
?產品大致形狀
|
?
|
YVFB
|
2
|
0.75
|
8.0±1.0
|
4.6±0.5
|
69
|
一字排列
|
|
YVFB
|
3
|
0.75
|
10.4±1.0
|
4.6±0.5
|
91
|
一字排列
|
|
YVFB
|
4
|
0.75
|
13.7±1.0
|
4.6±0.5
|
119
|
一字排列
|
|
YVFB
|
5
|
0.75
|
17.1±1.0
|
4.6±0.5
|
147
|
一字排列
|
|
YVFB
|
6
|
0.75
|
19.4±1.0
|
4.6±0.5
|
169
|
一字排列
|
|
YVFB
|
7
|
0.75
|
21.8±1.5
|
4.6±0.5
|
190
|
一字排列
|
?
|
YVFB
|
60
|
0.75
|
67.5±2.5
|
8.4±0.5
|
1097
|
梅花排列
|
|
YVFB
|
66
|
0.75
|
73.5±2.5
|
8.4±0.5
|
1197
|
梅花排列
|
|
YVFB(G)
|
2
|
0.75
|
13.5±1.0
|
4.6±0.5
|
113
|
一字排列(帶鋼絲)
|
|
YVFB(G)
|
3
|
0.75
|
15.9±1.0
|
4.6±0.5
|
133
|
一字排列(帶鋼絲)
|
?
|
YVFB(G)
|
21
|
0.75
|
62.8±2.5
|
4.2±0.5
|
485
|
一字排列(帶鋼絲)
|
|
YVFB(G)
|
22
|
0.75
|
65.2±2.5
|
4.2±0.5
|
503
|
一字排列(帶鋼絲)
|
|
YVFB(G)
|
23
|
0.75
|
67.5±2.5
|
4.2±0.5
|
522
|
一字排列(帶鋼絲)
|
?
|
YVFB
|
8
|
1
|
25.7±1.5
|
4.8±0.5
|
249.2
|
一字排列
|
|
YVFB
|
9
|
1
|
28.3±1.5
|
4.8±0.5
|
274.6
|
一字排列
|
|
YVFB
|
10
|
1
|
30.8±2.0
|
4.8±0.5
|
300
|
一字排列
|
|
YVFB
|
11
|
1
|
33.4±2.0
|
4.8±0.5
|
325.5
|
一字排列
|
|
YVFB
|
12
|
1
|
35.9±2.0
|
4.8±0.5
|
350.9
|
一字排列
|
|
YVFB
|
13
|
1
|
38.5±2.0
|
4.8±0.5
|
376.4
|
一字排列
|
|
YVFB
|
14
|
1
|
42.0±2.0
|
4.8±0.5
|
408.5
|
一字排列
|
?
|
YVFB
|
9
|
2.5
|
37.7±2.0
|
6.6±0.5
|
530.6
|
一字排列
|
|
YVFB
|
10
|
2.5
|
41.3±2.0
|
6.6±0.5
|
583
|
一字排列
|
|
YVFB
|
11
|
2.5
|
44.9±2.0
|
6.6±0.5
|
635.3
|
一字排列
|
?
|
YVFB
|
40
|
2.5
|
85.3±2.5
|
12.7±1.0
|
2090.5
|
梅花排列
|
|
YVFB
|
42
|
2.5
|
83.1±2.5
|
13.8±1.0
|
2223.2
|
梅花排列
|
?
|
YVFB(G)
|
19
|
2.5
|
81.9±2.5
|
6.6±0.5
|
1145.6
|
一字排列(帶鋼絲)
|
|
YVFB(G)
|
20
|
2.5
|
85.5±2.5
|
6.6±0.5
|
1197.9
|
一字排列(帶鋼絲)
|
|
YVFB(G)
|
21
|
2.5
|
89.1±2.5
|
6.6±0.5
|
1250.3
|
一字排列(帶鋼絲)
|
