變頻屏蔽電纜BPFFPP2主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
1、 額定電壓U0/U:0.6/1KV.
2、 電纜導體長期允許zui高溫度為200度,短路時zui高溫度260度
3、 安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-20度.
4、 電纜允許zui小彎曲半徑不小于15D(D-電纜外徑,mm)

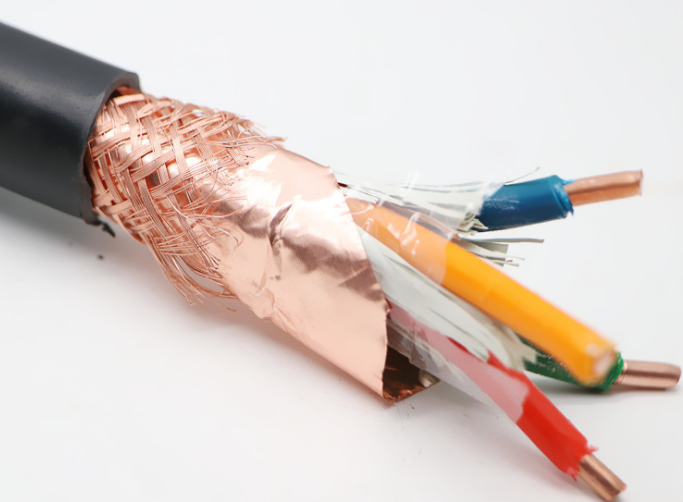

變頻屏蔽電纜ZR-BPFFPP2結構：
1)導體:采用多股細圓形銅線絞合成圓導體，其組成、性能和外觀應符合GB/T3956標準中第2類電工用退火軟銅導體的規定。
2)絕緣:絕緣應采用進口氟塑料材料，其性能應符合相應的國家標準或行業標準的規定。絕緣的平均厚度不小于標稱值，zui薄點厚度應不小于標稱值的90%0.1mm。
3)成纜:電纜成纜采用3+3結構成纜，三中性線應在兩主線間隙，電纜結構圓整，不圓整度小于10%，采用無鹵阻燃填充及包帶材料。
4)內襯層:內襯層采用擠包形式，采用玻璃纖維中堿帶材料，其厚度應滿足高溫場合要求。
5)金屬復合屏蔽:金屬屏蔽采用銅絲編織品牌加軟銅帶重疊繞包屏蔽。銅絲編織屏蔽要均勻，不應有漏編，不允許斷線，銅絲載面滿足屏蔽和短路電流的需要。銅帶屏蔽將疏繞銅絲扎緊，銅帶重疊率不小于15%。(供貨商可提供符合GB/T 12706.2-2008中第10條規定的其他屏蔽方式)。
6)外護套:采用氟塑料阻燃護套材料，標稱厚度按GB/T12706.1-2008的規定，zui薄點厚度應不小于標稱值的80%-0.1mm。
7)外觀標識:成品電纜的護套表面應有銷售廠家、電纜型號、額定電壓、米標和銷售年份、批號的連續標記，標志應字跡清楚、容易辨認、耐擦。
變頻屏蔽電纜BPFFPP產品性能
1、 導體計采用符合GB/T3956-1997規定的第2類軟絞合銅導體。
2、 絕緣采用高溫氟塑料絕緣、氟塑料護套，耐高溫性能達到200度
3、 低傳輸阻抗，電磁兼容性好。
4、 低工作電容
5、 良好的抗干擾和低輻射性能。
6、 對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
