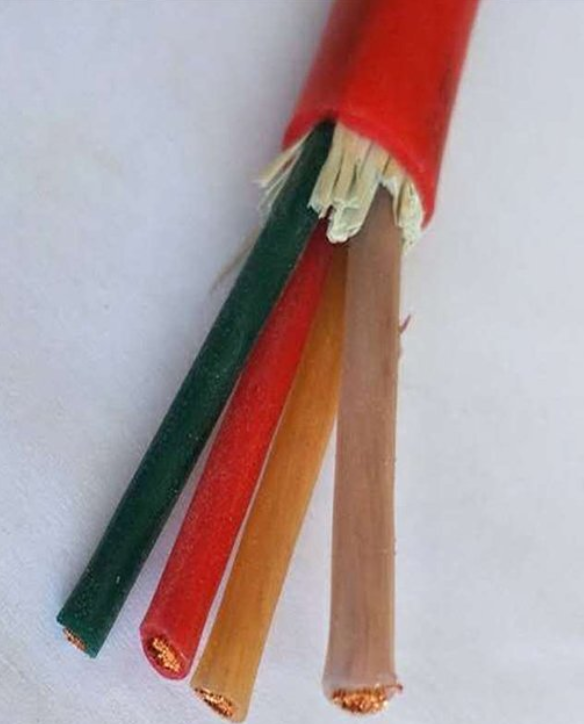

BPGVFP BPGVFP2屏蔽變頻電纜

BPGVFP BPGVFP2屏蔽變頻電纜的結構一般包括三根主線絕緣線、三根零線絕緣線，在主線絕緣線和零線絕緣線外依次設置內繞包層、銅帶層、外繞包層和外護套層，形成3+3線芯結構，使電纜具有較強的耐電壓沖擊性，能經受高速變頻時的脈沖電壓，對變頻電器起到良好的保護作用。

BPGVFP BPGVFP2屏蔽變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜，以及額定電壓1KV及以下的輸配電線路中，作輸送電能用。尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。

BPGVFP BPGVFP2屏蔽變頻電纜使用條件1、額定電壓U0/U：0.6/1KV.

2、 電纜導體長期允許溫度為200度，短路時溫度250度

3、 3、安裝敷設溫度不低于0度，固定敷設時溫度不低于-10度。

4、 4、電纜允許小彎曲半徑不小于15D（D-電纜外徑，mm）

型號及產品名稱

型號	產品名稱
BPGGP	硅橡膠絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜
BPGGP2	硅橡膠絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜
BPGGPP2	硅橡膠絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
BPGGP3	硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜
BPGVFP	硅橡膠絕緣護套銅絲編織屏蔽耐高溫變頻電力電纜
BPGVFP2	硅橡膠絕緣護套銅帶繞包屏蔽耐高溫變頻電力電纜
BPGVFPP2	硅橡膠絕緣護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
BPGVFP3	硅橡膠絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜

型號及產品名稱續表

型號	產品名稱
BPFFP	氟塑料絕緣和護套銅絲編織屏蔽耐高溫變頻電力電纜
BPFFP2	氟塑料絕緣和護套銅帶繞包屏蔽耐高溫變頻電力電纜
BPFFPP2	氟塑料絕緣和護套銅絲編織銅帶繞包屏蔽耐高溫變頻電力電纜
BPFFP3	氟塑料絕緣和護套鋁聚酯復合膜繞包屏蔽耐高溫變頻電力電纜
BPVVP	聚氯絕緣和護套銅絲編織屏蔽變頻電力電纜
BPVVP2	聚氯絕緣和護套銅帶繞包屏蔽變頻電力電纜
BPVVPP2	聚氯絕緣和護套銅絲編織銅帶繞包屏蔽變頻電力電纜
BPVVP3	聚氯絕緣和護套鋁聚酯復合膜繞包屏蔽變頻電力電纜
BPYJVP	交聯聚絕緣聚氯護套銅絲編織屏蔽變頻電力電纜
BPYJVP2	交聯聚絕緣聚氯護套銅帶繞包屏蔽變頻電力電纜
BPYJVPP2	交聯聚絕緣聚氯護套銅絲編織銅帶繞包屏蔽變頻電力電纜
BPYJVP3	交聯聚絕緣聚氯護套鋁聚酯復合膜繞包屏蔽變頻電力電纜

注：阻燃型電纜型號前加ZR,屏蔽殼采用鍍錫銅絲編織。代號名稱和含義

代號	代號含義
BP	變頻電力電纜
銅導體	省略
G	硅橡膠絕緣或護套
F	F46絕緣或護套
V	聚氯絕緣或護套
YJ	交聯聚絕緣
VF	護套
P(P1)	銅絲編織屏蔽（鍍錫銅絲編織屏蔽）
P2	銅帶繞包屏蔽
P3	鋁聚酯復合膜繞包屏蔽
PP2	銅絲編織銅帶繞包屏蔽

電纜規格·主線芯截面

型號	芯數	標稱截面mm2
全部型號	3+33+11	4,6,10,16,25,35,50,70,95,120,150,185,240

·接地線芯截面

主線芯標稱截面mm2	接地線芯截面mm2
4	1（0.75）
6	1.5（1）
10	2.5（1.5）
16.25	4（2.5）
35	6
50.70	10
95	16
120.150	25
185	35
240	50（35）
300	50
