一、產品型號：
D：溫度等：低溫（D）系列
WL：溫控伴熱電纜
標稱功率：10W/m、15W/m、20W/m、25W/m、30W/m
結構型式：基本型（J）、基本防腐型（J2） 屏蔽防爆型（P）、屏蔽防腐型（P2）
防爆防護型（PF）、防爆防腐型（PF2）
電壓等：12V、24V、36V、110V、220V、380V
ZR：芯帶阻燃

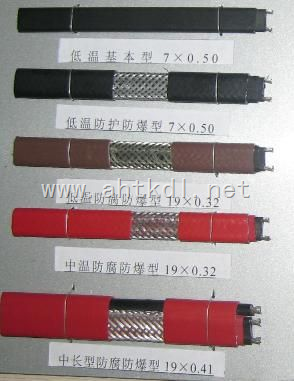

二、電纜結構示意圖：
1、銅芯導線:7×0.32、7×0.42、7×0.50、19×0.32
2、導電塑料層：普通PTC、阻燃PTC、含氟PTC
3、J緣層：改良性聚烯烴、阻燃聚烯烴、氟塑料
4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80%
5、護套層：改良性聚烯烴、阻燃聚烯烴、氟塑料
三、 技術指標：
1、標準顏色：黑色
2、溫度范圍：高工作溫度65±5℃；
高曝露溫度85℃；
高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、
氟塑料200℃
3、施工溫度：低-40℃
4、熱穩定性：由10℃至99℃間來回循環300次后，電纜發熱量維持在90%以上。
5、彎曲半徑：-20℃時為25.4mm
-30℃時為35.0mm
6、J緣電阻：電纜長度100m,恒溫水域75℃時；測試J緣電阻小值20MΩ，有
屏蔽或防爆護型，室溫20℃時用2500VDC在屏蔽層與導線線芯之間
搖試1分鐘，J緣電阻小值為1200MΩ。
