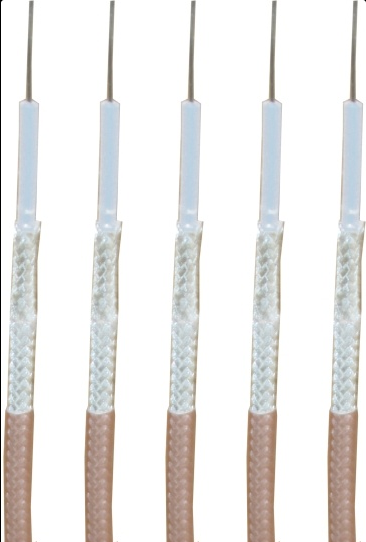

耐高溫補償導線JX-HF4BP 2*1mm2 廣泛用于：航天、軍工機械、汽車、石油化工、電子電器、冶金、船舶制造業、機電、醫療、鋼廠等諸多行業.適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。分為延長性與補償型。
1.產品特性與用途：
（1）產品執行標準：耐高溫補償導線JX-HF4BP 2*1mm2 執行GB/T4989-94
（2）耐高溫補償導線JX-HF4BP 2*1mm2產品特性：
耐高溫補償導線JX-HF4BP 2*1mm2是在一定溫度范圍內（0~100℃）具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
產品特性：
1、額定電壓：無要求
2、工作溫度：-40℃～+105℃/200℃/380℃
3、導 體：實芯或絞合合金絲
4、絕 緣：聚氯乙烯/聚四氟乙烯
5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色：紅/黃/蘭/白/黑/灰/棕等
使用溫度：
普通型 GVV（RP） -20℃～+105℃
耐溫型 FF46-GS(RP) -40℃～+200℃
耐火、耐高溫 HF4B -40℃～+380℃
熱電偶合金性能參數表：
|
名 稱 |
分度號 |
等級 |
使用溫度范圍（℃） |
允許偏差 |
執行標準 |
|
|
長期 |
短期 |
|||||
|
鎳鉻－鎳硅 |
K |
Ⅰ |
-40～1100 |
-40～1300 |
±1.5℃或0.4％t |
GB/T2614-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
鎳鉻－銅鎳 |
E |
Ⅰ |
-40～800 |
-40～900 |
±1.5℃或0.4％t |
GB/T4993-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
鐵－康銅 |
J |
Ⅰ |
-40～600 |
-40～800 |
±1.5℃或0.4％t |
GB/T4994-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
銅－銅鎳 |
T |
Ⅰ |
-200～300 |
-200～400 |
±0.5℃或0.4％t |
GB/T2903-1998 |
|
Ⅱ |
±1℃或0.75％t |
|||||
主要技術數據：
1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“X”表示延長型補償導線，字母“C”表示補償型線纜，它們的區別是延長型線纜其合金絲的名義化學成分及熱電動勢標稱值與配用熱電偶偶絲相同。補償型線纜其合金絲的名義化學成分配用熱電偶偶絲不同，但是其熱電動勢標稱值在0~100℃或0~200℃時與配用熱電偶熱電動勢標稱值相同。熱電勢和電阻值符合下表規定。
2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.
3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗1000V/1min不擊穿。
主要結構材料及代號
|
項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
|
阻燃特性 |
/ |
非阻燃 |
絕緣材料 |
V |
聚綠乙烯 |
|
ZC |
普通阻燃 |
F |
FEP氟塑料 |
||
|
ZL |
低煙低鹵阻燃 |
VD |
低煙低鹵阻燃聚綠乙烯 |
||
|
ZW |
低煙無鹵阻燃 |
護套材料 |
V |
聚綠乙烯 |
|
|
系列代號 |
C |
補償電纜 |
VD |
低煙低鹵阻燃聚綠乙烯 |
|
|
使用分類 |
G |
一般用(100℃) |
B |
無堿玻璃絲 |
|
|
H |
耐熱級(200℃) |
屏蔽材料 |
/ |
無屏蔽 |
|
|
精度等級 |
/ |
普通級 |
P |
銅絲編織屏蔽 |
|
|
S |
精密度 |
P1 |
鍍錫銅絲編織屏蔽 |
||
|
耐熱等級 |
70 |
***高使用溫度70℃ |
P2 |
銅帶或銅塑復合帶繞包屏蔽 |
|
|
100 |
***高使用溫度100℃ |
P3 |
鋁帶或鋁塑復合帶繞包屏 |
||
|
200 |
***高使用溫度200℃ |
鎧裝材料 |
22/23 |
鋼絲/細鋼絲鎧裝 |
|
|
260 |
***高使用溫度260℃ |
導體材料 |
R |
多股絞合導體 |
補償導線分類、絕緣護套顏色標志
|
|
配 用 熱 電 偶 |
|||||
|
型號 |
補償合金線 |
絕緣層著色 |
分度號 |
名 稱 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
銅 |
銅 |
紅 |
黃 |
B |
鉑銠30-鉑銠6 |
|
SC |
銅 |
銅鎳 |
紅 |
綠 |
S |
鉑銠10-鉑 |
|
KC |
銅 |
康銅 |
紅 |
藍 |
K |
鎳鉻-鎳硅 |
|
KX |
鎳鉻 |
鎳硅 |
紅 |
黑 |
K |
鎳鉻-鎳硅 |
|
EX |
鎳鉻 |
銅鎳 |
紅 |
棕 |
E |
鎳鉻-銅鎳 |
|
JX |
鐵 |
銅鎳 |
紅 |
紫 |
J |
鐵-銅鎳 |
|
TX |
銅 |
銅鎳 |
紅 |
白 |
T |
銅-銅鎳 |
|
NX |
鎳鉻硅 |
鎳硅 |
紅 |
灰 |
N |
鎳鉻硅-鎳硅 |
|
NC |
鐵 |
銅鎳 |
紅 |
灰 |
N |
鎳鉻硅-鎳硅 |
