KXFFP -KX補償導線

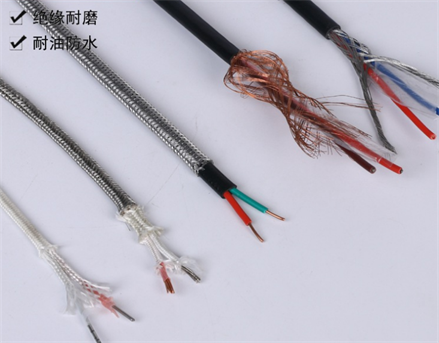

一、產品簡介
KXFFP -KX補償導線的作用是來延伸多點熱電及移動熱電偶的冷端，與顯示儀表聯接構成多點測溫系統。補償電纜采用J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。補償電纜使用溫度在-60—
二、產品標準
KXFFP -KX補償導線銷售執行標準：GB/T4989-94及JB/T7495-94。
三、適用范圍
KXFFP -KX補償導線適用于電力、冶金、石油、化工、輕紡等工業以及國防、科研等部門自動化測溫儀表的多點連接。
四、使用條件
1、工作溫度：
耐熱用：高
一般用：高
2、低環境溫度：
氟塑料J緣和護套線纜：固定敷設-
聚氯乙烯J緣和護套線纜：固定敷設
3、允許彎曲半徑：
有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
其它結構的補償電纜，應不小于電纜外徑的10倍。
KXFFP -KX補償導線產品型號及M稱：
|
產品型號 |
產品M稱 |
|
KXVV |
聚氯乙烯J緣和護套普通對K分度號熱電偶用補償導線和電纜 |
|
KXVV22 |
聚氯乙烯J緣和護套鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVPV |
聚氯乙烯J緣和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXVPV22 |
聚氯乙烯J緣和護套銅絲編織分屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVVP |
聚氯乙烯J緣和護套銅絲編織總屏蔽普通K分度號熱電偶用補償電纜 |
|
KXVV22P |
聚氯乙烯J緣和護套銅絲編織總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXVPVP |
聚氯乙烯J緣和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜 |
|
KXVPV22 |
聚氯乙烯J緣和護套銅絲編織分屏蔽及總屏蔽鋼帶鎧裝普通K分度號熱電偶用補償電纜 |
|
KXFF |
氟塑料和護套普通K分度號熱電偶用補償導線和電纜 |
|
KXFPF |
氟塑料和護套銅絲編織分屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXFFP |
氟塑料和護套銅絲編織總屏蔽普通K分度號熱電偶用補償導線和電纜 |
|
KXFPFP |
氟塑料和護套銅絲編織分屏蔽及總屏蔽普通K分度號熱電偶用補償電纜 |
▲使用特性：補償電纜使用特性
|
類型 |
小彎曲半徑 |
低溫度 |
高溫度 |
||
|
無鎧裝 |
有鎧裝 |
固定敷設 |
非固定敷設 |
||
|
一般型 |
電纜外徑6倍 |
電纜外徑12倍 |
≥ |
≥ |
≤ |
▲產品代號及含義：
|
項目 |
代號 |
代號含義 |
項目 |
代號 |
代號含義 |
|
型號 |
SC |
配用S分度號熱電偶補償導線 |
耐熱等 |
70 |
高使用溫度為 |
|
RC |
配用R分度號熱電偶補償導線 |
105 |
高使用溫度為 |
||
|
NC |
配用N分度號熱電偶補償導線 |
200 |
高使用溫度為 |
||
|
NX |
配用N分度號熱電偶補償導線 |
250 |
高使用溫度為 |
||
|
KCA |
配用K分度號熱電偶補償導線 |
J緣材料 |
V |
聚氯乙烯 |
|
|
KX |
配用K分度號熱電偶補償導線 |
Y |
聚乙烯 |
||
|
EX |
配用E分度號熱電偶補償導線 |
B |
聚丙烯 |
||
|
JX |
配用J分度號熱電偶補償導線 |
F4 |
聚四氟乙烯 |
||
|
T |
配用T分度號熱電偶補償導線 |
F46 |
聚全氯乙丙烯 |
||
|
系列代號 |
ZR |
阻燃電纜 |
護套材料 |
V |
聚氯乙烯 |
|
ia |
本安電纜 |
B |
玻璃纖維 |
||
|
使用分類 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
|
H |
耐熱用 |
F46 |
聚全氯乙丙烯 |
||
|
精度等 |
S |
準確 |
屏蔽材料 |
P |
銅絲編織 |
|
P1 |
鍍錫銅絲編織 |
||||
|
/ |
普通 |
P2 |
銅帶繞包 |
||
|
P3 |
鋁/塑復合膜繞包 |
||||
|
規格 |
|
2×導體截面積mm2 |
導體種類 |
|
單股導體可省略 |
|
R |
多股絞合導體 |
||||
|
鎧裝 |
22 |
鋼帶鎧裝 |
|||
|
32 |
細鋼絲鎧裝 |
▲技術指標:
1、型號、合金絲材料和J緣顏色
|
補償導線型號 |
配用熱電偶 |
熱電偶分度號 |
補償導線合金絲 |
J緣層顏色 |
||
|
正 |
負 |
正 |
負 |
|||
|
SC |
鉑銠10-鉑熱電偶 |
S |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
|
RC |
銠13-鉑熱電偶 |
R |
RPC（銅） |
RNC（銅鎳） |
紅 |
綠 |
|
KCA |
鎳鉻-鎳硅熱電偶 |
K |
KPCA（鐵） |
KNCA（銅鎳） |
紅 |
藍 |
|
KCB |
KPCB（銅） |
KNCB（銅鎳） |
紅 |
藍 |
||
|
KX |
KPX（鎳鉻） |
KNX（鎳硅） |
紅 |
黑 |
||
|
NC |
鎳鉻硅-鎳硅熱電偶 |
N |
NPC（鐵） |
NNC（銅鎳） |
紅 |
灰 |
|
NX |
NPX（鎳鉻硅） |
NNX（鎳硅） |
紅 |
灰 |
||
|
EX |
鎳鉻-銅鎳熱電偶 |
E |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
|
JX |
鐵-銅鎳熱電偶 |
J |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
|
TX |
銅-銅鎳熱電偶 |
T |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
2、使用分類的護層顏色
|
使用分類 |
精度等及標志 |
護套顏色 |
|||
|
普通 |
準確 |
普通 |
準確 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
|
耐熱用 |
H |
/ |
S |
黑色 |
黃色 |
<!--[if !supportLists]-->▲ <!--[endif]-->型號M稱：
|
型號 |
產品M稱 |
|
ZR-KX-GsVV |
阻燃聚氯乙烯J緣及護套準確單股導體，K分度號熱電偶用補償導線 |
|
ZR-KX-GsVVR |
阻燃聚氯乙烯J緣及護套準確多股導體，K分度號熱電偶用補償軟導線 |
|
ZR-KX-GsVVP |
阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP |
阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPVP |
阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPVRP |
阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVPl |
阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRPl |
阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVPlVPl |
阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVPlVRPl |
阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVVP2 |
阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVVRP2 |
阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
|
ZR-KX-GsVP2VP2 |
阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
|
ZR-KX-GsVP2VRP2 |
阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
▲型號說明：
|
分類 |
代號 |
分類 |
代號 |
分類 |
代號 |
|||
|
阻 |
非阻燃 |
省略 |
系列代號 |
X/C |
護套料 |
聚氯乙烯 |
V |
|
|
阻燃 |
ZR |
J緣材料 |
氟塑料 |
F |
低煙低鹵聚氯乙烯 |
VD |
||
|
A阻燃 |
ZA |
聚氯乙烯 |
V |
低煙無鹵聚烯烴 |
E |
|||
|
B阻燃 |
ZB |
低煙低鹵聚氯乙烯 |
VD |
氟塑料 |
F |
|||
|
C阻燃 |
ZC |
低煙無鹵聚烯烴 |
E |
耐熱 |
|
省略 |
||
|
屏 |
銅絲/鍍錫 |
P |
鎧裝 |
鋼帶鎧裝 |
22 |
|
90 |
|
|
銅帶/銅塑 |
P2 |
細鋼絲鎧裝 |
32 |
|
105 |
|||
|
鋁帶/鋁塑 |
P3/P1 |
本安電纜 |
IA |
|
FF |
|||
▲規格：
|
截面（mm2） |
導體直徑 |
對數范圍 |
芯數范圍 |
特殊限制 |
|
0.5 |
1/0.80或7/0.30 |
1，2，3，～24 |
2 |
當線芯為4對以下時不做鎧裝 |
|
0.75 |
1/0.97或7/0.37 |
|||
|
1.0 |
1/1.13或7/0.43 |
|||
|
1.5 |
1/1.38或7/0.52 |
|||
|
2.5 |
1/1.78或7/0.68 |
五、主營產品：拖鏈電纜、柔性電纜、扁電纜、起重機電纜、起重機扁電纜、起重機卷筒電纜、行車扁電纜、聚氨酯電纜、龍門吊電纜、斗輪機電纜、港機電纜、伺服電纜、耐寒電纜、耐油電纜、屏蔽電纜、編碼器電纜、控制電纜、電氣安裝電纜、環保電纜、網絡(luò )電纜、高低壓扁電纜、手柄電纜、電動葫蘆電纜、阻燃電纜、機器人柔性電纜、電梯電纜、電梯扁電纜等特種電纜
