一.執行標準
高溫補償導線KX-HA-FPGRP-2*1.0按照GB/T4989標準制造。補償電纜按照JB/T7495標準制造。阻燃及耐火特性符合GB/T19666-2005標準規定。
二.適用范圍
高溫補償導線KX-HA-FPGRP-2*1.0廣泛適用于冶金、化工、石油、發電以及科研等部門采用熱電偶方法測量溫度的場合。用于熱電偶與測溫顯示儀表之間的連接。
三：高溫補償導線KX-HA-FPGRP-2*1.0使用特性
1． 導體高工作溫度：耐熱：聚全氟乙丙烯(F46)
可溶性聚四氟乙烯
硅橡膠
普通：聚氯乙烯
低煙無鹵阻燃聚烯烴
2． 低環境溫度： 聚氯乙烯護套：固定敷設
氟塑料J緣和護套：固定敷設
3． 電纜允許彎曲半徑： 非鎧裝電纜小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料J緣和護套小為電纜外徑的10倍
四.型號、M稱、分度號及配套用熱電偶類型
|
KX-HA-FGP |
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FGRP |
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPGP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FPGRP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫 |
|
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP
3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合J緣及護套的高溫補償電纜，如：KXHF4
表1
|
型號 |
M稱 |
分度號 |
配套用熱電偶類型 |
J緣層顏色 |
|
|
正 |
負 |
||||
|
SC |
銅－銅鎳0.6補償型電纜 |
S |
鉑銠10－鉑熱電偶 |
紅 |
綠 |
|
RC |
銅－銅鎳0.6補償型電纜 |
R |
鉑銠13－鉑熱電偶 |
紅 |
綠 |
|
KCA |
鐵－銅鎳22補償型電纜 |
K |
鎳鉻－鎳硅熱電偶 |
紅 |
藍 |
|
KCB |
銅－銅鎳40補償型電纜 |
紅 |
藍 |
||
|
KX |
鎳鉻10－鎳硅3延長型電纜 |
紅 |
黑 |
||
|
NC |
鐵－銅鎳18補償型電纜 |
N |
鎳鉻硅－鎳硅熱電偶 |
紅 |
灰 |
|
NX |
鎳鉻14硅－鎳硅延長型電纜 |
紅 |
灰 |
||
|
EX |
鎳鉻10－鎳硅45延長型電纜 |
E |
鎳鉻－銅鎳熱電偶 |
紅 |
棕 |
|
JX |
鐵－銅鎳45補償型電纜 |
J |
鐵－銅鎳熱電偶 |
紅 |
紫 |
|
TX |
銅－銅鎳45補償型電纜 |
T |
銅－銅鎳熱電偶 |
紅 |
白 |

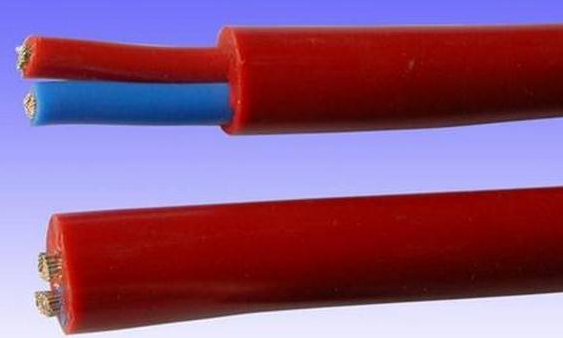

硅橡膠K型補償導線，耐熱補償導線簡單介紹
