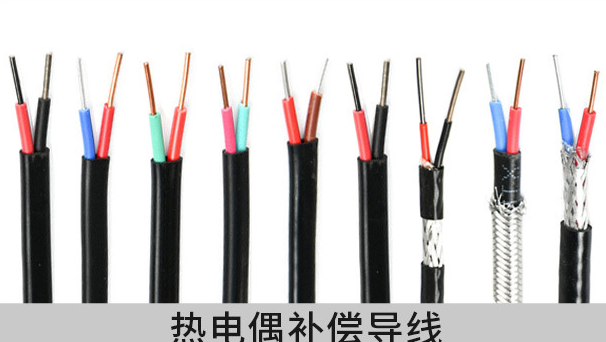

耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX
一、適用范圍
耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX具有較好的耐高溫性能，可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點，可有效的保證熱電偶與儀表之間的連接和傳輸信號。氟塑料耐高溫補償導線現已廣泛應用于電力、冶金、石油、化工等測溫L域。
二、 耐高溫補償導線SCP、KCP、BCP、NCP、KXP、EXP、JX執行標準: GB/T4989-94
三、型號
氟塑料耐高溫補償導線按品種劃分為SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示補償型“X”表示延伸型。
|
配用熱電偶 |
分度號 |
補償導線型號 |
J緣及護層材料 |
溫度范圍 |
|
鎳鉻-鎳硅 |
K |
KX-HFF |
F46 |
-40℃至200℃ |
|
鉑銠10-鉑 |
S |
SC-HFF |
F46 |
|
|
鎳鉻-康銅 |
E |
EX-HFF |
F46 |
|
|
鐵-康銅 |
J |
JX-HFF |
F46 |
|
|
銅-康銅 |
T |
TX-HFF |
F46 |
使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
B |
A |
黑色 |
灰色 |
|
耐熱用 |
H |
B |
A |
黑色 |
黃色 |
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
